CS5071E：输入耐压30V，Bat防反接耐压20V，线性1A两节锂电池管理的IC（可供）

引言

在健身器材、工具设备等领域，二节串联锂电池充电方案的稳定性直接影响产品口碑与售后成本 —— 输入过压烧毁芯片、电池反接报废、充电超时引发安全隐患等问题，长期困扰生产与研发环节。深圳市上大科技有限公司 CS5071E 充电芯片依托多重防护体系破局：13.8V 输入过压保护（OVP）、3.6V 欠压保护（UVLO）、PROG 短路保护全覆盖，4.5 小时 TC 阶段与 21 小时 CC/CV 阶段超时保护杜绝风险；同时以 1% 充电电压精度、10% 充电电流准确度确保充电质量，-40℃~85℃宽温工作范围适配复杂环境，原厂供应，兼顾选型可靠性与量产效率。

CS5071的特点

充电电压精度为1%

10% 充电电流准确度

最大1A充电电流，充电电流外部电阻可调

NTC功能

自动断电功能

低电池输出泄漏电流

输入耐压36V，BAT耐压20V

额定输入电压具有13.8V输入过压保护(OVP)

欠压保护(UVLO)

电源过载保护，PROG短路保护，输出短路保护

芯片恒温自调节功能

芯片热关断保护功能

充电超时保护功能

BAT管脚防反接功能

CS5071应用信息

CS5071典型应用图

引脚排列及定义

CS5071 DEMO板顶层设计图

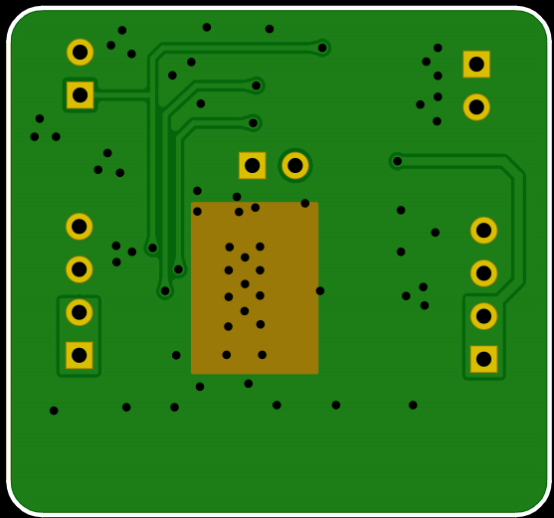

CS5071 DEMO板底层设计图
