GX Works2配置CC-LINK IE FIELD BASIC步骤

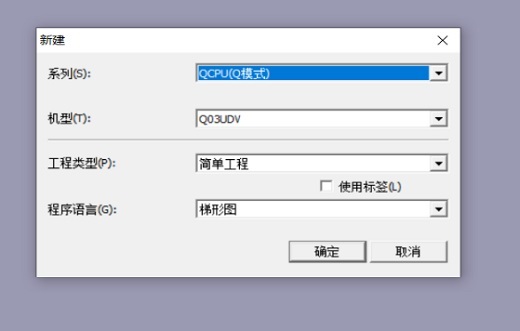

1.选择PLC型号Q系列(Q)模式【以QCPU Q03UDV为例】

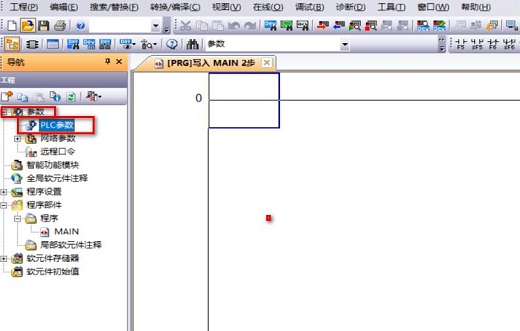

2.找到参数里面的PLC参数进行配置

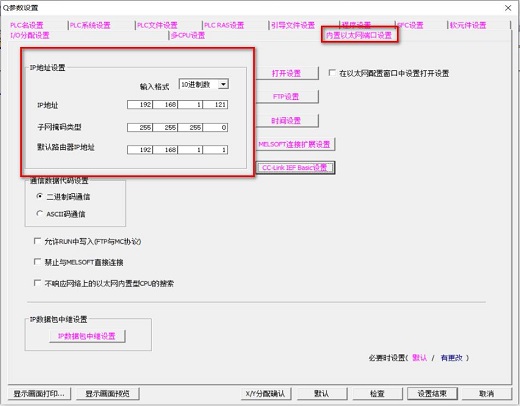

3.选择【内置以太网端口设置】进行编辑“IP地址设置”

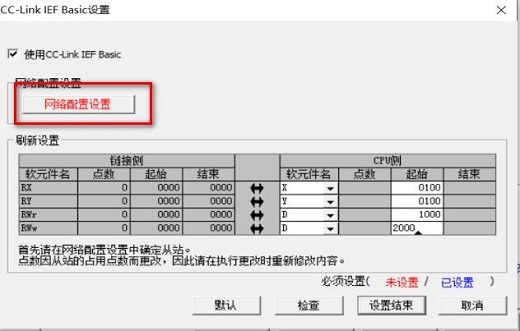

4.编辑完成后进行“CC-linkIE Field Basic设置”,选中使用CC-link?IE Field Basic,
进行CPU侧的软件名编辑。

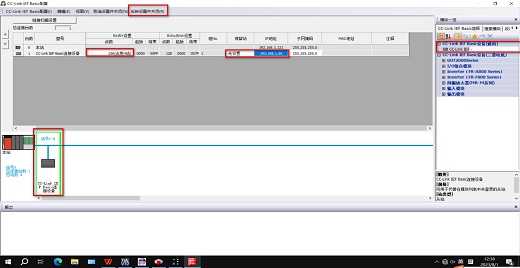

5.进行网络配置
选择通用设备,编辑占用占数、IP地址,编辑完成反映设置并关闭。
6.下载到PLC即可。
