DAC芯片DAC081S101测试试验设计Verilog代码VIVADO ARTIX-7开发板

名称：DAC芯片DAC081S101测试试验设计Verilog代码VIVADO? ARTIX-7开发板

软件：VIVADO

语言：Verilog

代码功能：

DAC芯片DAC081S101测试试验

产生一个0-255循环递增的数据，通过SPI接口不断的写入到DAC中，输出的模拟电压可以控制LED的亮暗变化

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

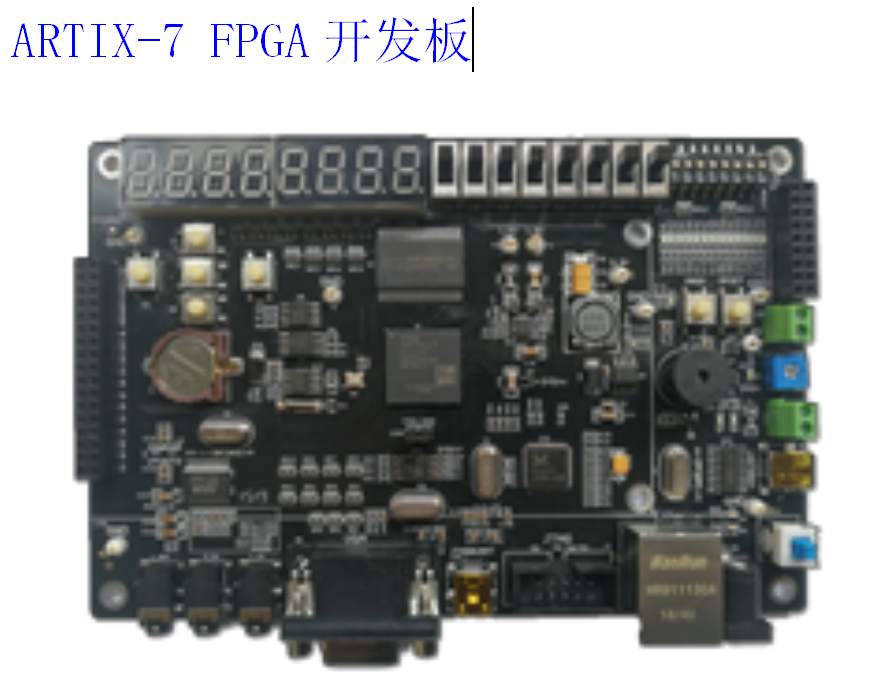

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：

1.实验简介

本实验练习使用DA，实验中使用的芯片型号为DAC081S101，最大采样率为30MHz，精度为8位。

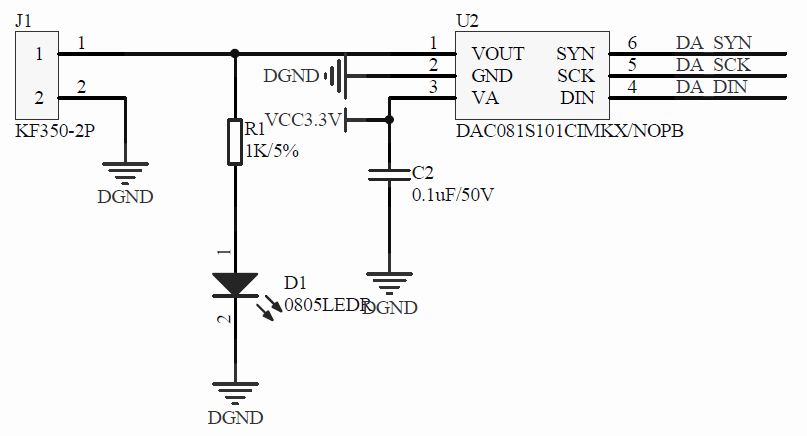

图1、DAC电路模块

2.实验过程

本实验通过FPGA定时提供DAC芯片驱动信号和电压数据值，同时通过LED灯的亮度表示电压的大小。

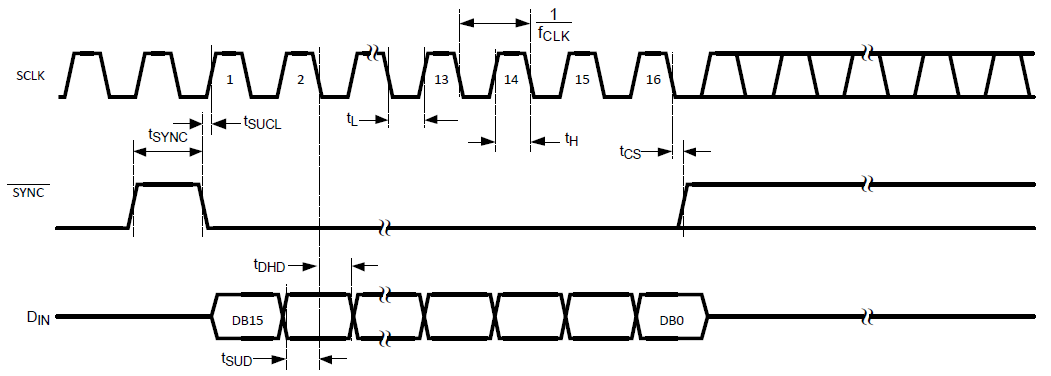

图2、DAC081S101时序图

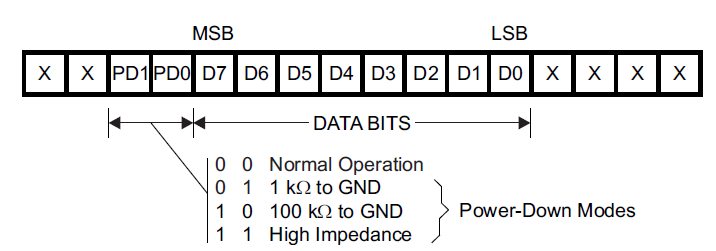

图3、输入数据内容格式

图2所示是DAC驱动时序图；图3所示是DAC芯片16位数据输入格式，D7~D0是需要转换的电压数据，PD1~PD0是DAC掉电模式选择，本实验选择通用模式00。D7~D0表示十进制值的大小范围是0~255，本实验通过输入0~255循环递增的值使DAC芯片输出电压由0递增至最大，使LED灯的亮度由暗至亮循环变化。

3.程序设计

程序设计比较简单，功能是FPGA驱动DAC081S101芯片循环输出0~3.3V电压并通过LED灯显示。at7_prj10_top.v是顶层模块，包含da_mod.v、da_data_time_mod.v和da_time_mod.v模块。da_mod.v是DAC的驱动模块，定时输出不同电压值；da_data_time_mod.v模块定时循环产生不同电压值数据；da_time_mod.v模块产生使能信号，使da_mod.v模块定时配置DAC模块输出电压。

4.实验现象

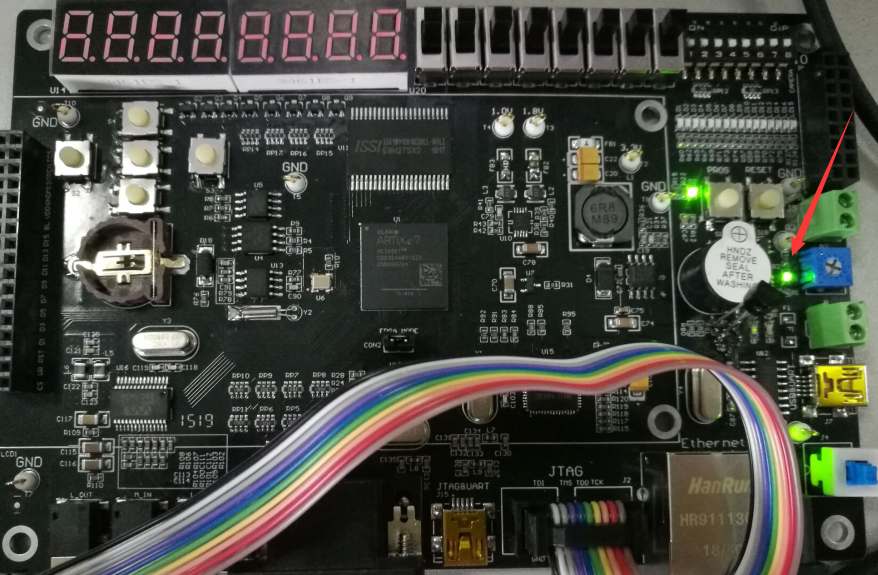

编译综合完成后下载bit程序到开发板中，可以看到LED灯循环由暗至亮。

部分代码展示:

`timescale?1ns/100ps
module?at7_prj_top(
??????????????????????clk_in??????,
??????????????????????
??????????????????????//da
??????????????????????da_syn??????,
??????????????????????da_din??????,
??????????????????????da_sck??????
??????????????????????
????????????????????);
????????????????
??????????????
input?????????????????clk_in??????;
??????????????????????
??????????????????????//ad
output????????????????da_syn??????;
output????????????????da_din??????;
output????????????????da_sck??????;
wire??????????????????da_en???????;
wire????[15:0]????????da_data?????;
wire??????????????????da_syn??????;
wire??????????????????da_din??????;
wire??????????????????da_sck??????;
reg??????????????rst_n???????????;
reg????[31:0]????rst_cnt?????????;
reg????[4:0]?????clk_1m_cnt??????;
reg??????????????clk_1m??????????;
always?@(posedge?clk_in)
begin
?????if(rst_cnt?<?32'd1000000)
?????begin
??????????rst_cnt?<=?rst_cnt?+?1'b1;
?????end
end
