N通道PWM占空比控制设计Verilog代码Quartus仿真

名称：N通道PWM占空比控制设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：N通道PWM占空比控制

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 主要设计思路

主要设计思路：

PWM控制模块：输入0代表0.5ms，255代表2.5ms，0.5ms到2.5ms中间的2ms用8位控制信号控制，即256个分辨率指示,即2ms对应256，所以一个周期20ms对应2560。要在20ms(f=50Hz)内计数2560次，则计数时钟为128Khz(50*2560Hz),因此分频时钟=128KHz。然后根据占空比控制信号的值确定20ms周期内的高电平持续时间，即可控制pwm波形占空比。

分频模块：定义一个分频常数，当输入不同时钟时，只需要改变该常数即可。

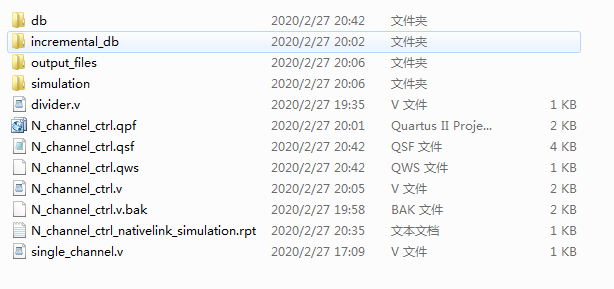

2. 工程文件

3. 程序文件

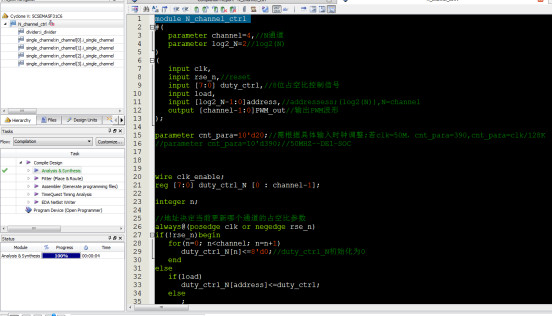

顶层模块，N为通道数，可自由设置，程序默认设置为4通道。对应的log2_N就为2。

若N=8，log2_N就为3，以此类推。

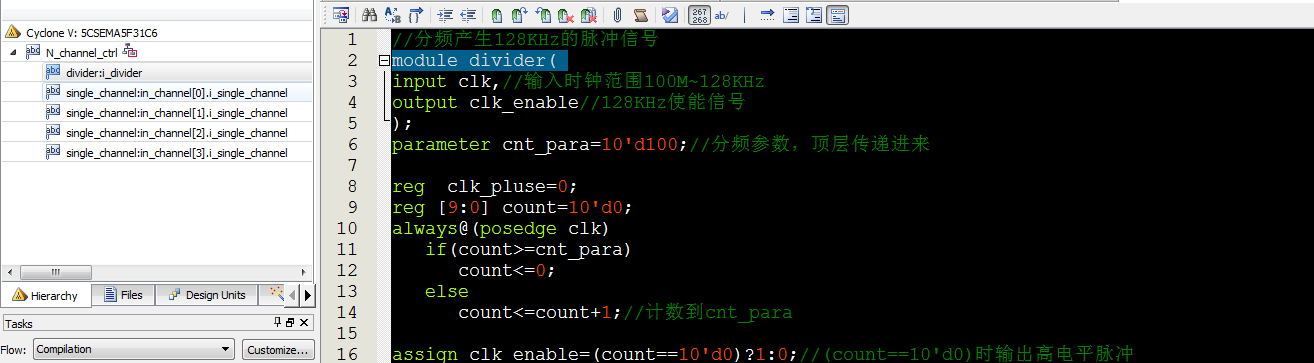

分频模块

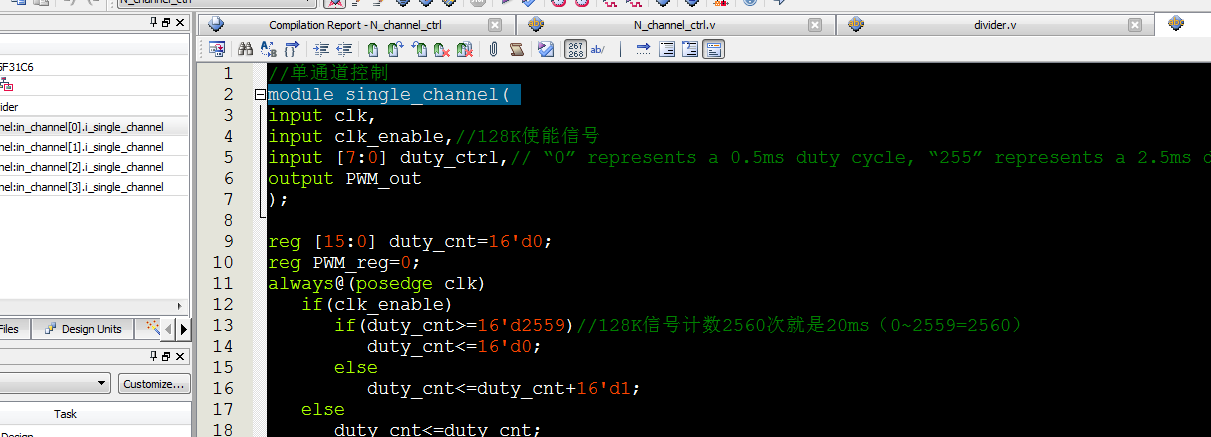

单通道PWM生成模块

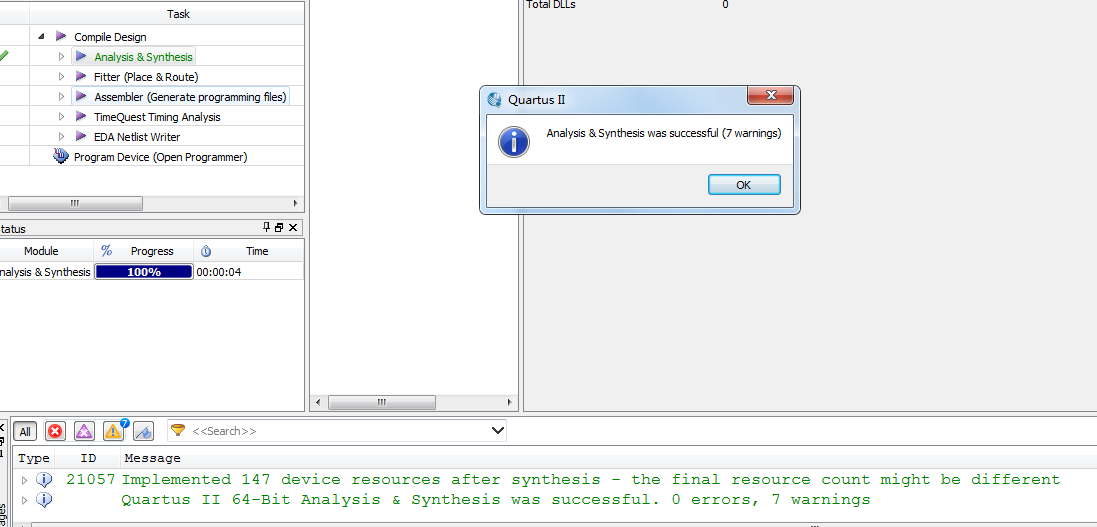

4. 程序运行

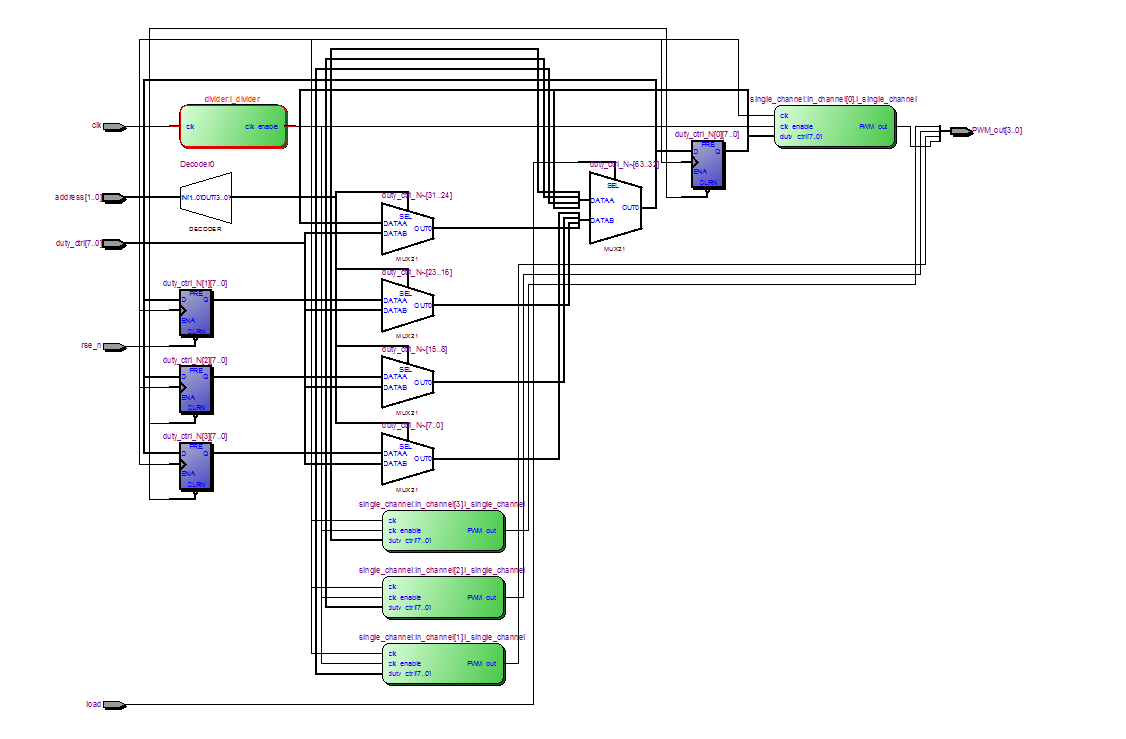

5. 程序RTL图

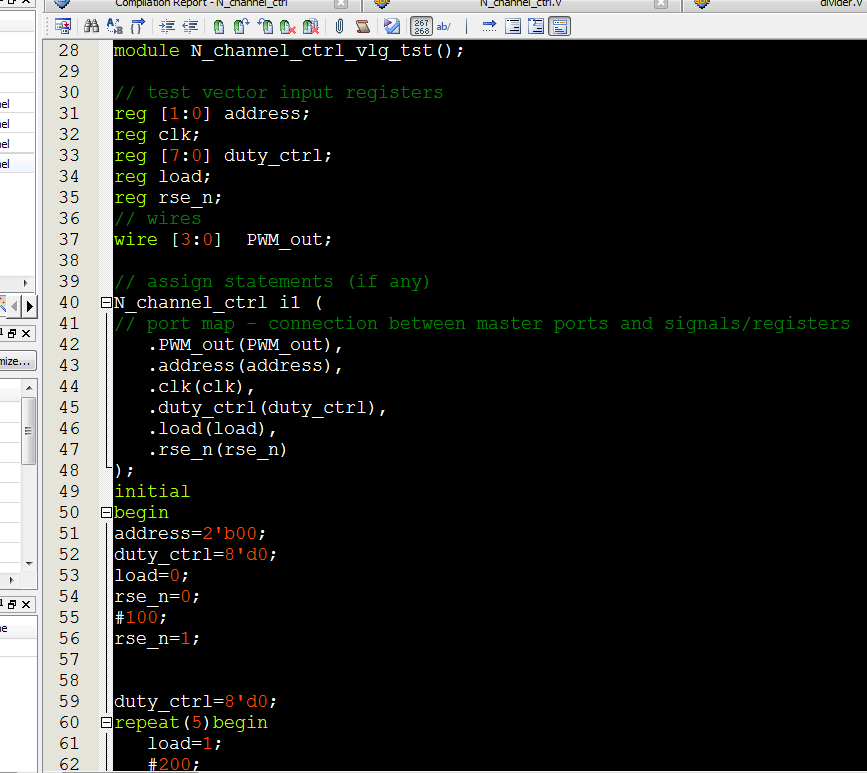

6. Testbench

7. 仿真图

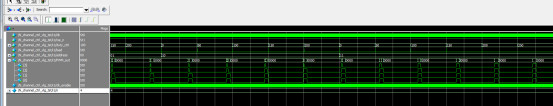

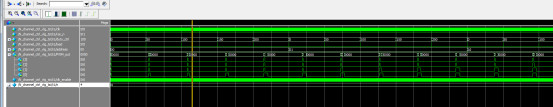

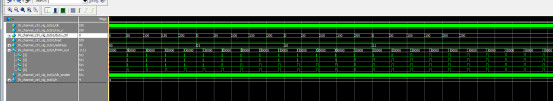

仿真设置不同地址和占空比的情况，地址ADDR 00~11切换，占空比duty_cycle累加变化。整体仿真图，

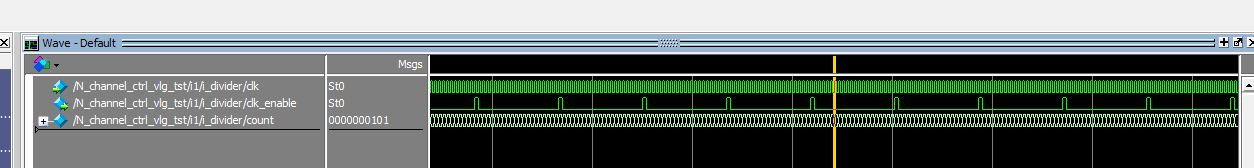

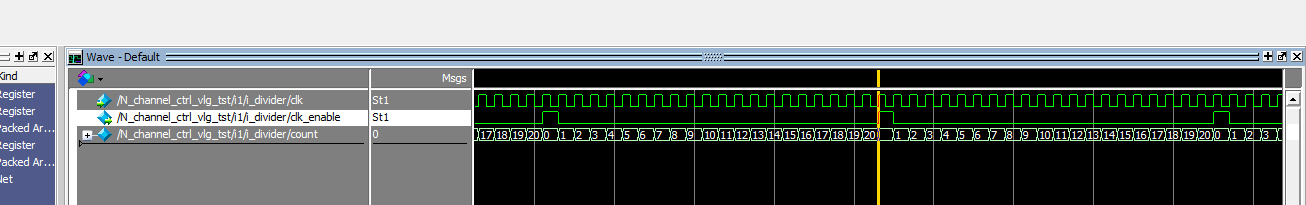

脉冲分频模块仿真图

cnt_para=10'd20;（DE1-SOC板子该参数修改为390，具体位置代码有注释）

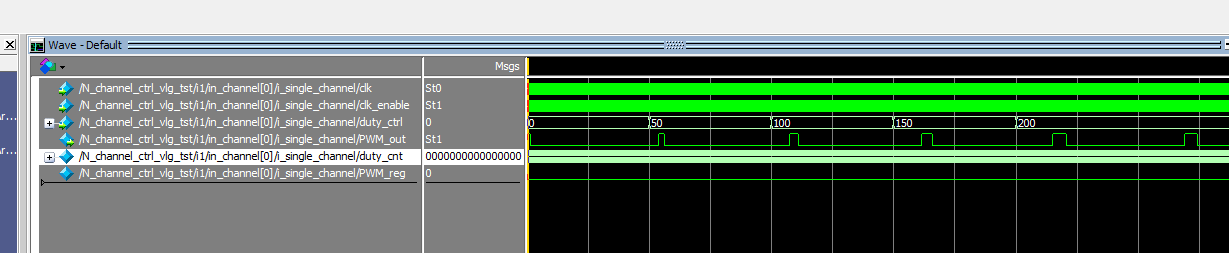

单通道控制模块仿真图

计数到2559

部分代码展示:

module?N_channel_ctrl
#(
parameter?channel=4,//N通道
parameter?log2_N=2//log2(N)
)
(
input?clk,
input?rse_n,//reset
input?[7:0]?duty_ctrl,//8位占空比控制信号
input?load,
input?[log2_N-1:0]address,//addressess;(log2(N)),N=channel
output?[channel-1:0]PWM_out//输出PWM波形
);
parameter?cnt_para=10'd20;//需根据具体输入时钟调整;若clk=50M，cnt_para=390,cnt_para=clk/128K
//parameter?cnt_para=10'd390;//50MHZ--DE1-SOC
wire?clk_enable;
reg?[7:0]?duty_ctrl_N?[0?:?channel-1];
integer?n;?
//地址决定当前更新哪个通道的占空比参数
always@(posedge?clk?or?negedge?rse_n)
if(!rse_n)begin
for(n=0;?n<channel;?n=n+1)?
duty_ctrl_N[n]<=8'd0;//duty_ctrl_N初始化为0
end
else
if(load)
duty_ctrl_N[address]<=duty_ctrl;
else
;
//调用分频模块
divider?
#(
.cnt_para(cnt_para)//需根据具体输入时钟调整
)
i_divider(
.?clk(clk),//输入时钟范围100M~128KHz
.?clk_enable(clk_enable)//128KHz
);
