体脂秤（压力传感器和HX711）设计Verilog代码Quartus仿真讲解视频

名称：体脂秤（压力传感器和HX711）设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的体脂秤设计（压力传感器和HX711）

研究思路和方法：

整体方案基于BMI法计算得出体脂。相比于传统的四电极方法，由于使用者要赤脚并且双脚同时站在四个电极上，由于使用者用餐前后身体内水分会有变化，从而导致导电性有所差异，会导致体脂测量出现误差，出现同一天内，测量结果不一致的情况，且考虑到赤脚测量带来局限性，不能更方便的随时随地检测，本设计决定将国际通用被认可的BMI?值计算公式写入设计，可以得到具有参考价值的身体健康指数。

本设计采用FPGA作为主控芯片；利用四片?50kg?量程的传感器串接成?200kg?量程的压力传感器与一片?HX711?芯片组成人体体重测量模块；使用矩阵键盘实现按键输入身高以及控制模式切换的功能；采用LCD1602显示模块显示相应的体重以及体脂等数据；使用EEPROM储存之前所测的体重以及体脂数据。

通过hx711测人体体重，矩阵键盘设置身高，按下按键15确定，计算得出体脂

按下按键12体重秤清零

按下按键13进行体重储存，按下按键14读出上次的体重数据

清单：

FPGA最小系统

4个50kg压力传感器

HX711模块

OLED

矩阵键盘

EEPROM

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

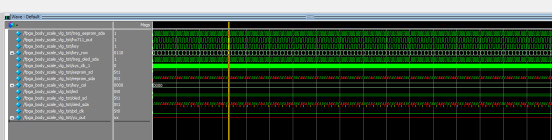

顶层模块

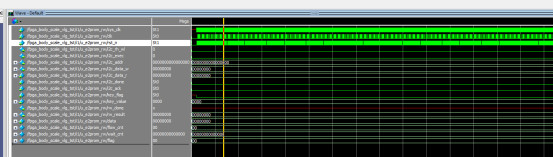

e2prom_rw模块

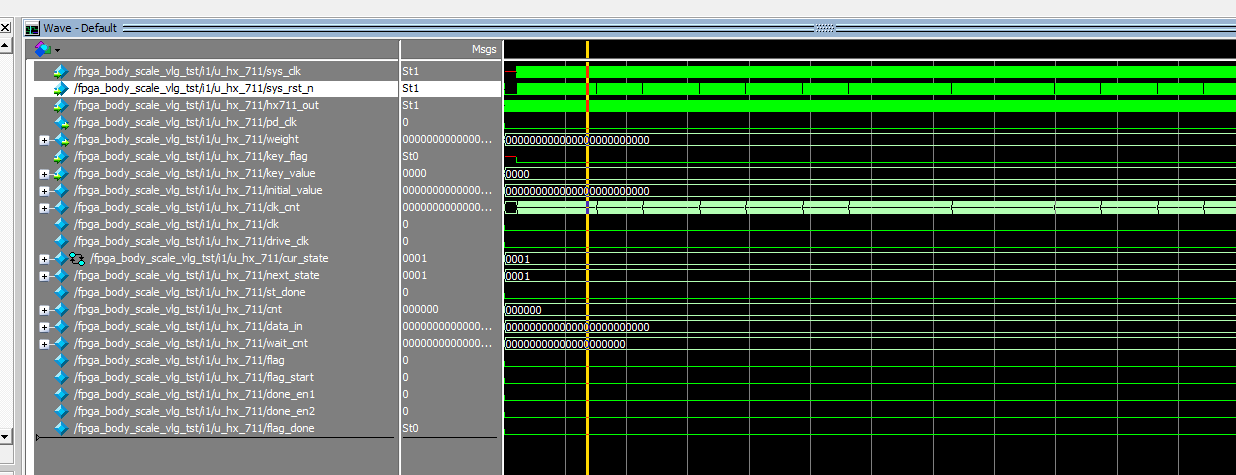

hx_711模块

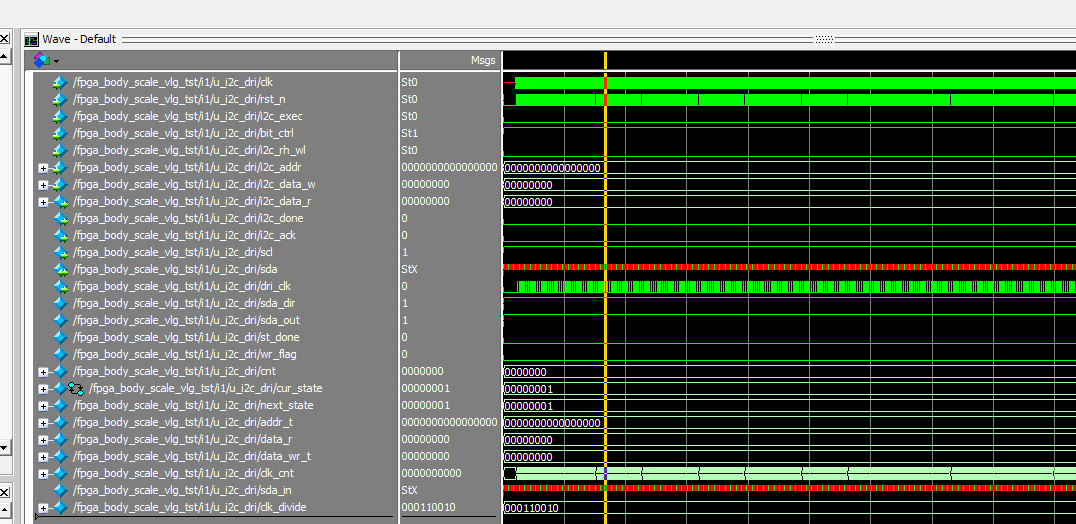

i2c_dri模块

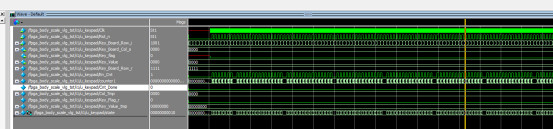

Keypad模块

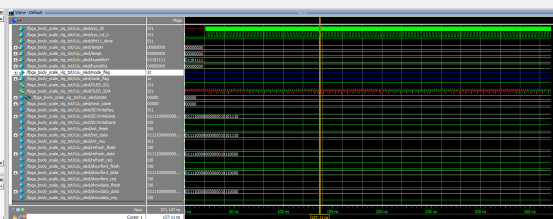

Oled模块

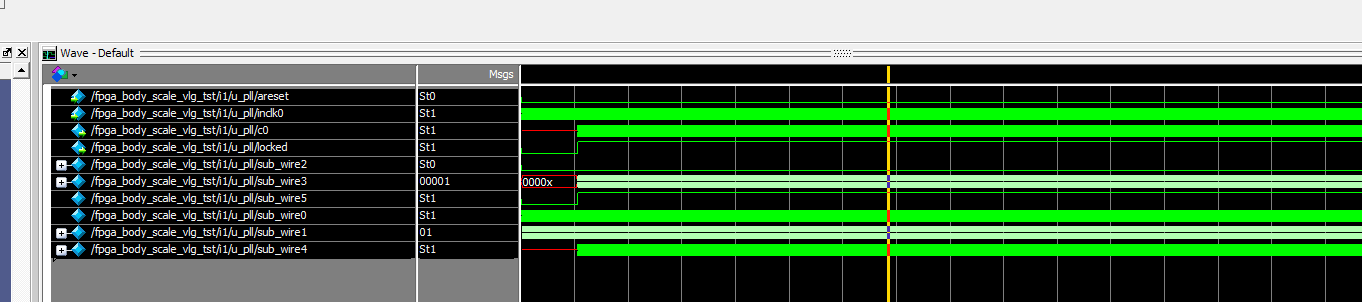

pLL模块

部分代码展示:

module?fpga_body_scale(
inputsys_clk_1,
inputkey,
outputoled_scl,
inoutoled_sda,
inputhx711_out,
outputpd_clk,
???output???????????eeprom_scl,??
???inout??????????eeprom_sda,??
outputregled,
outputreg[1:0]yu_out,
input???[3:0]?key_row??,
output[3:0]?key_col??
);
parameter????SLAVE_ADDR?=?7'b1010000????;?//器件地址(SLAVE_ADDR)
parameter????BIT_CTRL???=?1'b1??????????;?//字地址位控制参数(16b/8b)
parameter????CLK_FREQ???=?26'd50_000;?//i2c_dri模块的驱动时钟频率(CLK_FREQ)
parameter????I2C_FREQ???=?18'd250???;?//I2C的SCL时钟频率
reg[3:0]code[2:0];
reg[3:0]yuzhi[2:0];
reg[2:0]code_num;
wire??dht11_done;
wire[7:0]??tempH;
wire[15:0]??tempL;
wire[7:0]??humidityH;
wire[7:0]??humidityL;
wire[3:0]key_value;//按键值
wirekey_flag;//按键按下的标志位
wire???????????dri_clk???;?//I2C操作时钟
wire???????????i2c_exec??;?//I2C触发控制
wire???[15:0]??i2c_addr??;?//I2C操作地址
wire???[?7:0]??i2c_data_w;?//I2C写入的数据
wire???????????i2c_done??;?//I2C操作结束标志
wire???????????i2c_ack???;?//I2C应答标志?0:应答?1:未应答
wire???????????i2c_rh_wl?;?//I2C读写控制
wire???[?7:0]??i2c_data_r;?//I2C读出的数据
wire???????????rw_done???;?//E2PROM读写测试完成
wire???[?7:0]??rw_result?;?
wire??[23:0]??weight;
wirelocked;
wiresys_clk;
regsys_rst_n;
reg?[3:0]rst_cnt;
assign??dht11_done?=?1'b1;
assign??tempH?=?8'd73;
assign??tempL?=?weight[7:0]/((yuzhi[0]*100?+?yuzhi[1]*10?+?yuzhi[2])*(yuzhi[0]*100?+?yuzhi[1]*10?+?yuzhi[2])/10000);
assign??humidityH?=?8'd178;
always?@(posedge?sys_clk_1?)?begin
???if(locked?==?1'b0)
??????rst_cnt??<=?4'd0;??
???else?if(key?==?1'b0)
??????rst_cnt??<=?4'd0;
???else?if(rst_cnt==4'd10)
??????rst_cnt??<=?4'd10;
???else
??????rst_cnt??<=?rst_cnt?+?1'b1;
end
always?@?(posedge?sys_clk_1)begin
???if(rst_cnt<4'd10)
???????sys_rst_n?<=?1'b0;
???else
???????sys_rst_n?<=?1'b1;?
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1131
