16QAM调制信号生成设计Verilog代码Quartus仿真

名称：16QAM调制信号生成设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

16QAM调制信号生成

1、对输入的4bit信号进行16QAM调制

2、包含正弦波、余弦波产生模块

3、包含有符号乘法器、加法器模块

4、实现编码映射

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

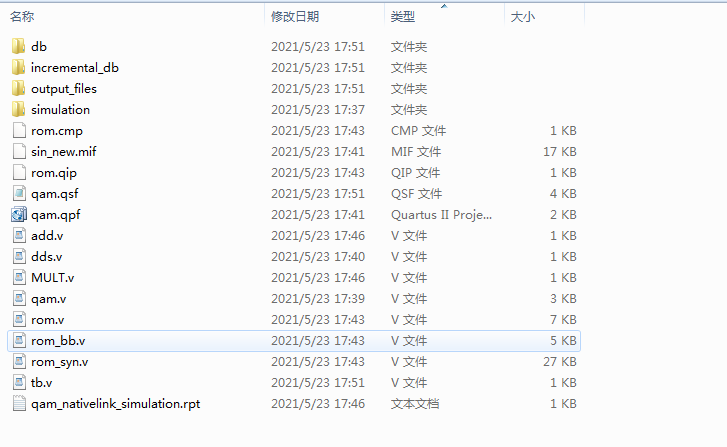

1. 工程文件

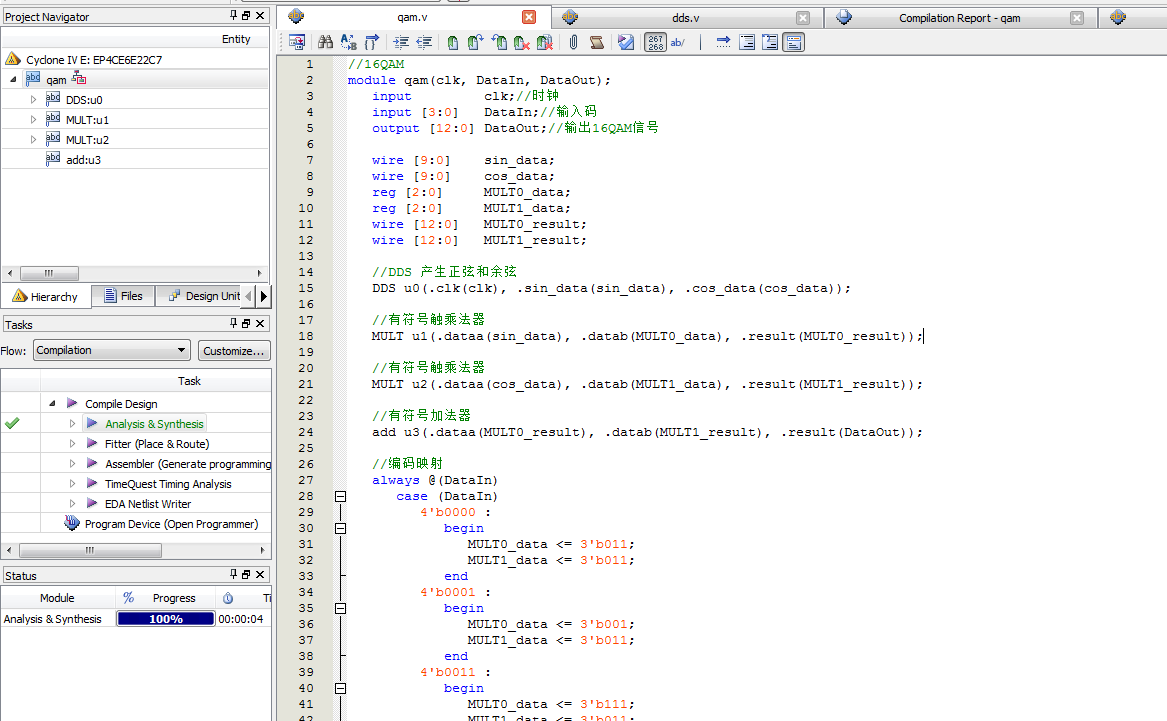

2. 程序文件

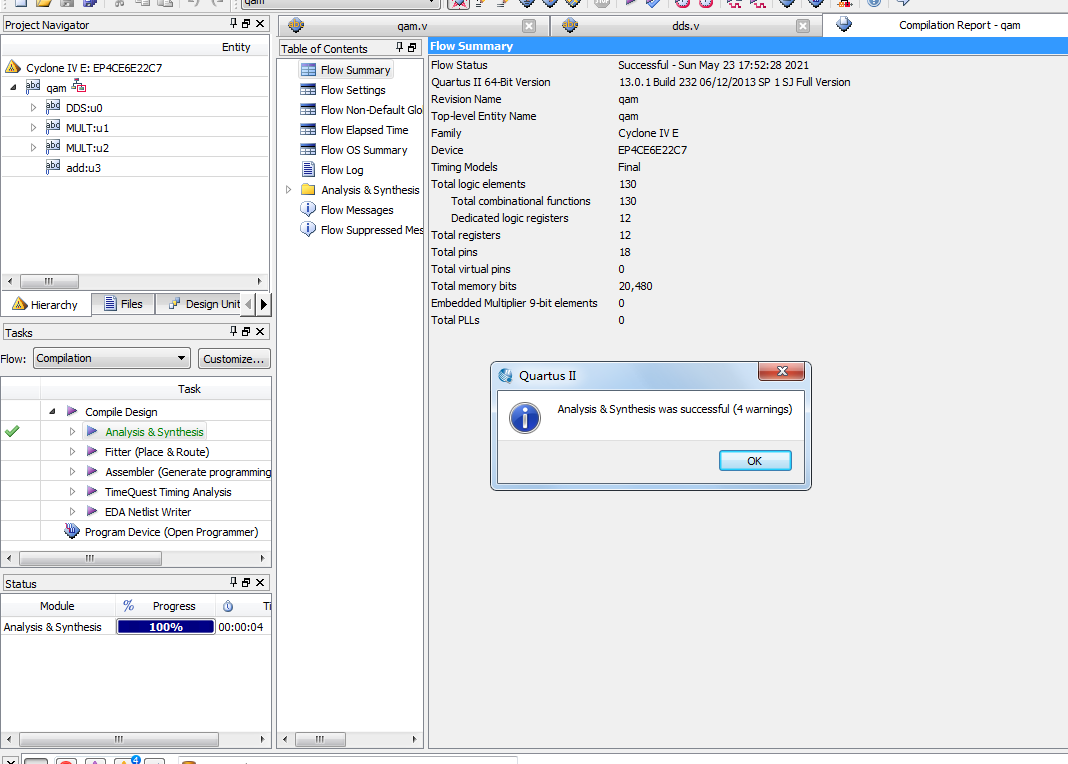

3. 程序编译

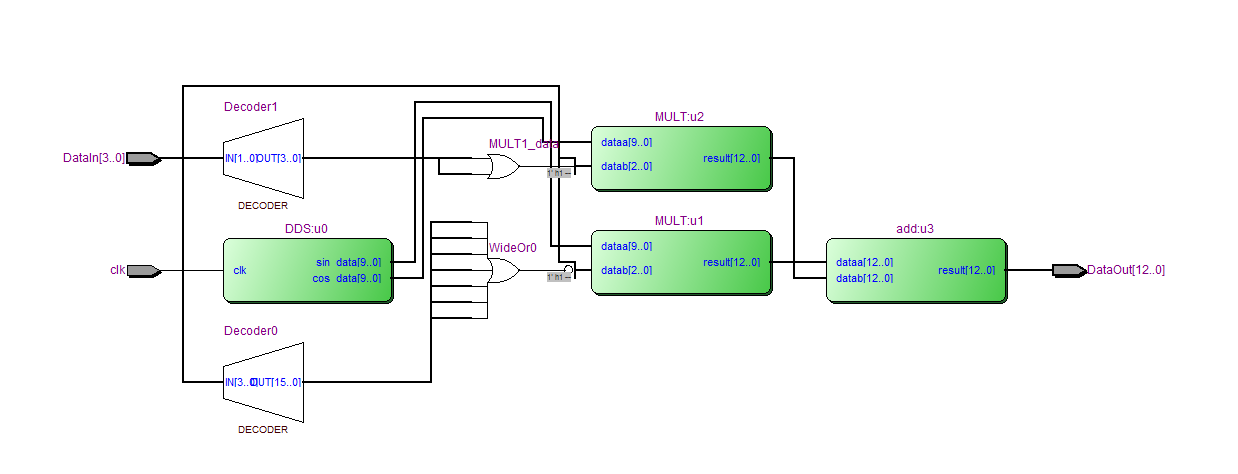

4. RTL图

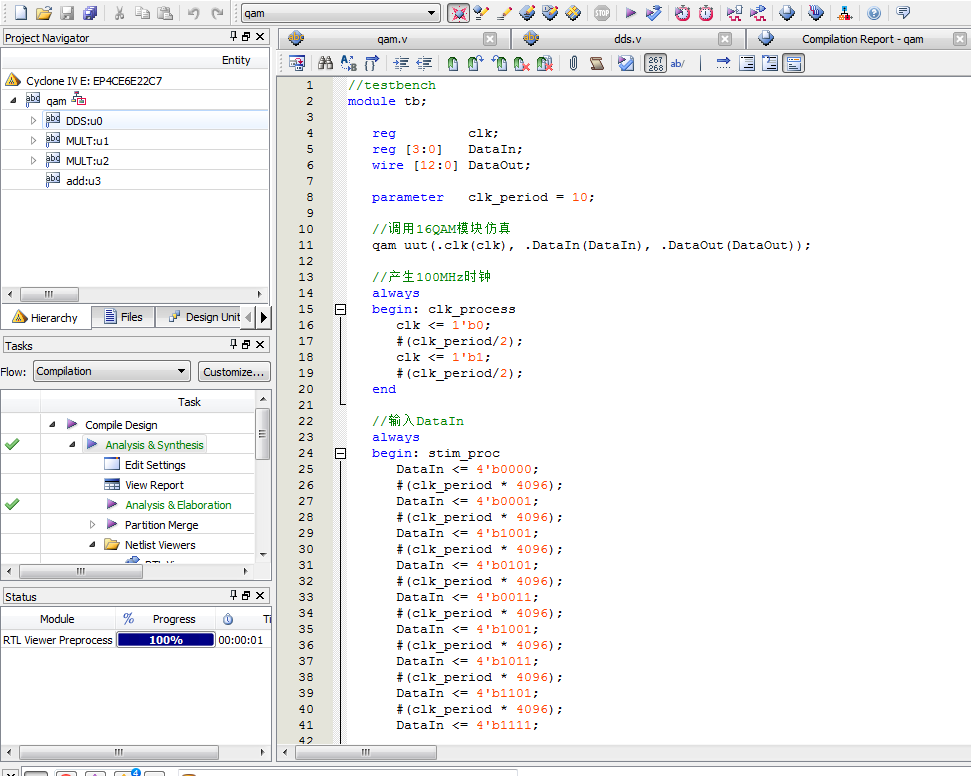

5. Testbench

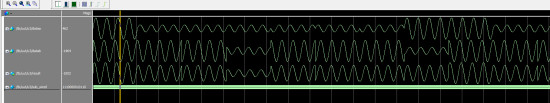

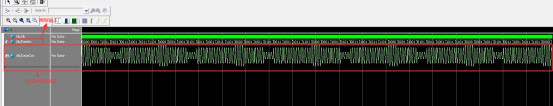

6. 整体仿真

16QAM调制过程可以简化为下图，I路Q路分别乘以cos和sin，再相加即得到调制信号。

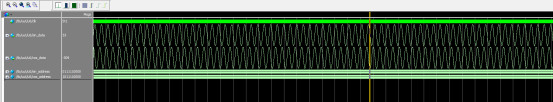

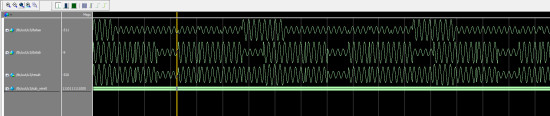

7. DDS模块仿真，用于产生sin和cos

地址sin_address累加，cos_address累加，依次读取ROM里面所存的sin和cos值。输出波形如上图所示。

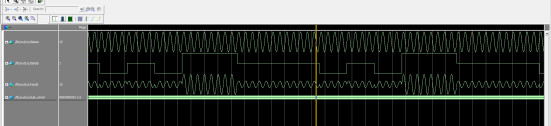

8. 相乘模块仿真

Dataa信号和datab信号相乘得到result信号。可以看到result的幅值包络与datab有关。

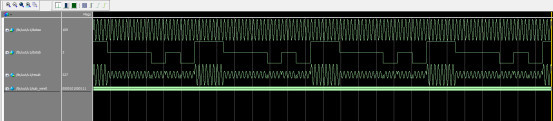

9. 相加模块仿真

相加模块将dataa得值和datab得值相加，得到result得值。result得值即为16QAM调制波形

部分代码展示:

//16QAM
module?qam(clk,?DataIn,?DataOut);
???input?????????clk;//时钟
???input?[3:0]???DataIn;//输入码
???output?[12:0]?DataOut;//输出16QAM信号
???wire?[9:0]????sin_data;
???wire?[9:0]????cos_data;
???reg?[2:0]?????MULT0_data;
???reg?[2:0]?????MULT1_data;
???wire?[12:0]???MULT0_result;
???wire?[12:0]???MULT1_result;
???
???//DDS?产生正弦和余弦
???DDS?u0(.clk(clk),?.sin_data(sin_data),?.cos_data(cos_data));
???
//有符号触乘法器
???MULT?u1(.dataa(sin_data),?.datab(MULT0_data),?.result(MULT0_result));
???
//有符号触乘法器
???MULT?u2(.dataa(cos_data),?.datab(MULT1_data),?.result(MULT1_result));
???
//有符号加法器
???add?u3(.dataa(MULT0_result),?.datab(MULT1_result),?.result(DataOut));
???
???//编码映射
???always?@(DataIn)
??????case?(DataIn)
?????????4'b0000?:
????????????begin
???????????????MULT0_data?<=?3'b011;
???????????????MULT1_data?<=?3'b011;
????????????end
?????????4'b0001?:
????????????begin
???????????????MULT0_data?<=?3'b001;
???????????????MULT1_data?<=?3'b011;
????????????end
?????????4'b0011?:
????????????begin
???????????????MULT0_data?<=?3'b111;
???????????????MULT1_data?<=?3'b011;
????????????end
?????????4'b0010?:
????????????begin
???????????????MULT0_data?<=?3'b101;
???????????????MULT1_data?<=?3'b011;
????????????end
?????????4'b0110?:
????????????begin
???????????????MULT0_data?<=?3'b101;
???????????????MULT1_data?<=?3'b001;
????????????end
?????????4'b0111?:
????????????begin
???????????????MULT0_data?<=?3'b111;
???????????????MULT1_data?<=?3'b001;
????????????end
?????????4'b0101?:
????????????begin
???????????????MULT0_data?<=?3'b001;
???????????????MULT1_data?<=?3'b001;
????????????end
?????????4'b0100?:
????????????begin
???????????????MULT0_data?<=?3'b011;
???????????????MULT1_data?<=?3'b001;
????????????end
?????????4'b1100?:
????????????begin
???????????????MULT0_data?<=?3'b011;
???????????????MULT1_data?<=?3'b111;
????????????end
?????????4'b1101?:
????????????begin
???????????????MULT0_data?<=?3'b011;
???????????????MULT1_data?<=?3'b111;
????????????end
?????????4'b1111?:
????????????begin
???????????????MULT0_data?<=?3'b111;
???????????????MULT1_data?<=?3'b111;
????????????end
?????????4'b1110?:
????????????begin
???????????????MULT0_data?<=?3'b101;
???????????????MULT1_data?<=?3'b111;
????????????end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1061
