加减乘除计算器设计Verilog代码Quartus仿真

名称：加减乘除计算器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

加减乘除计算器设计

1.具有加减乘除运算功能按键，具有esc、enter按键；

2.并行输入8位运算值；

3.具体0~9共10个数字按键输入；

4.输出计算结果。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

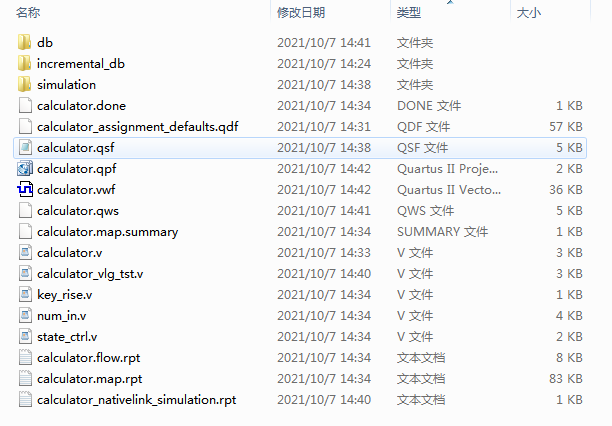

1. 工程文件

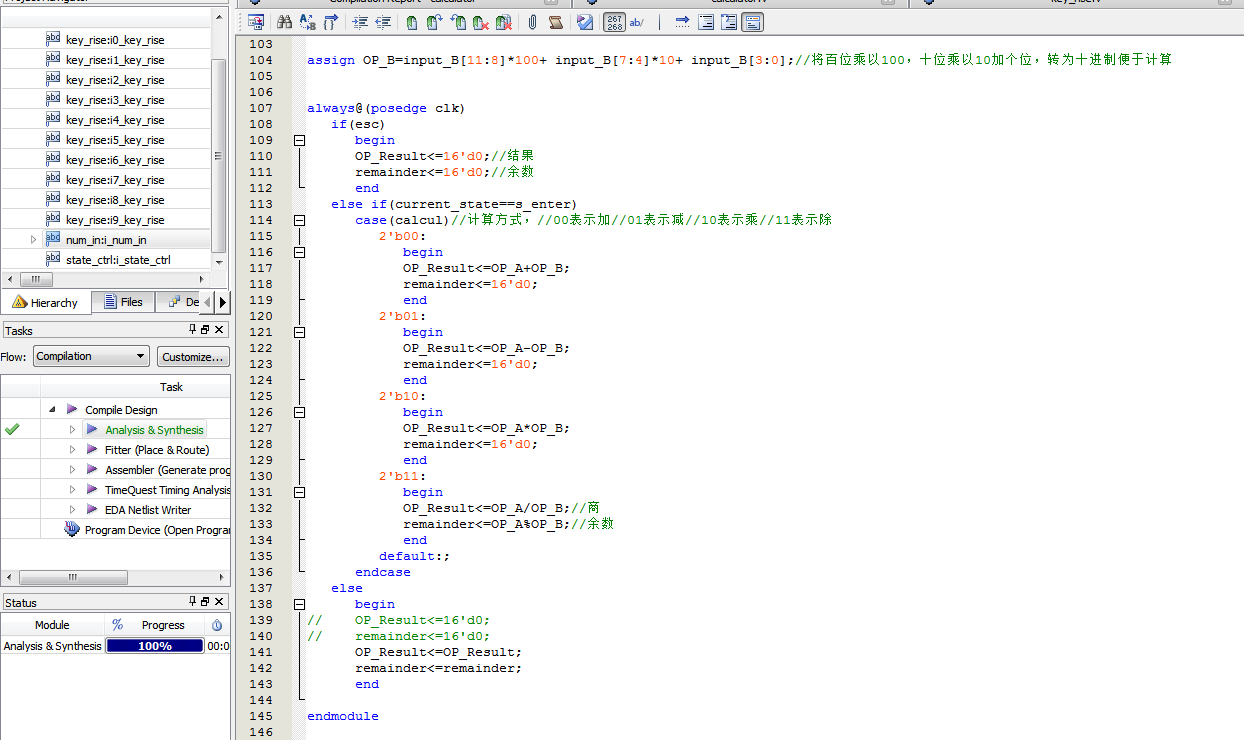

2. 程序文件

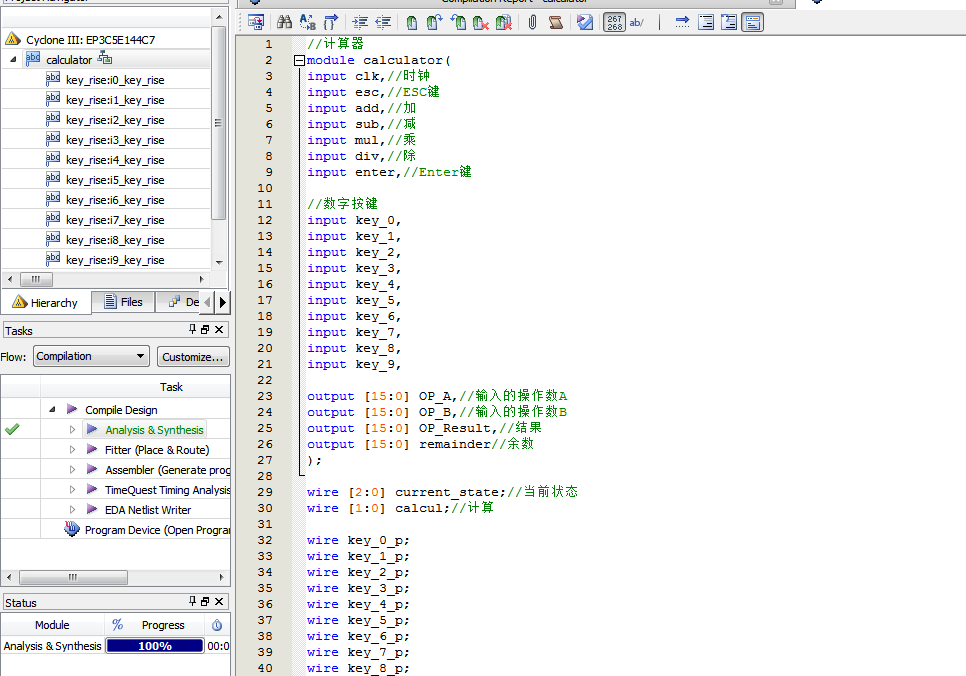

3. 程序编译

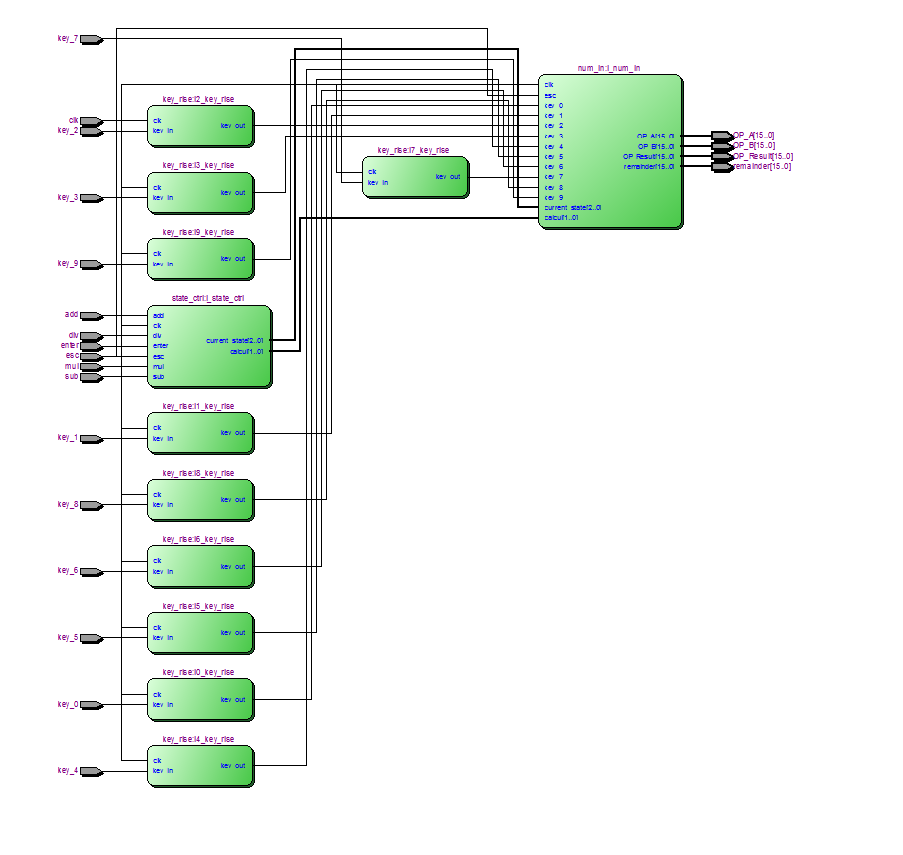

4. RTL图

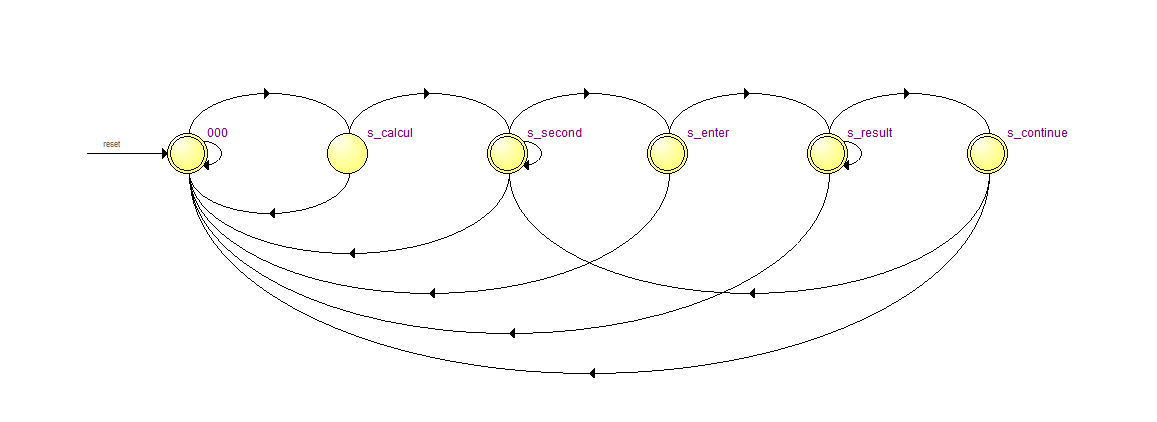

5. 状态图

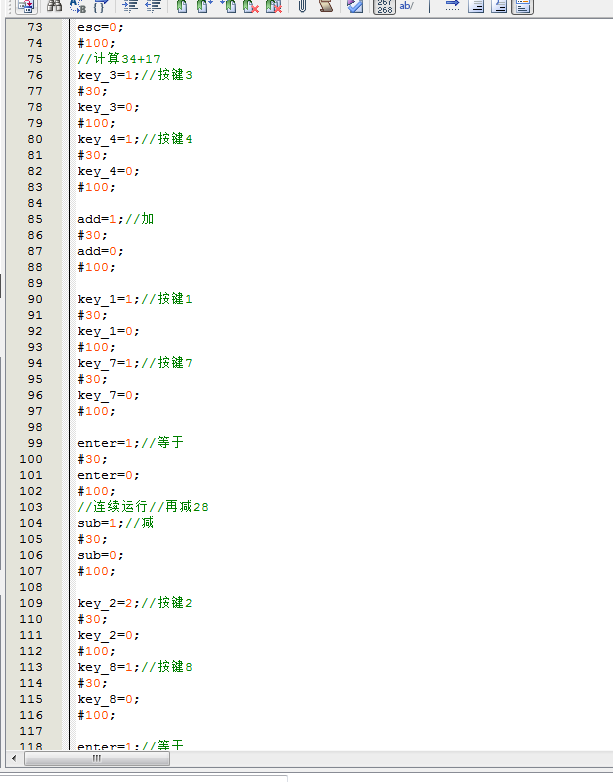

6. testbench文件

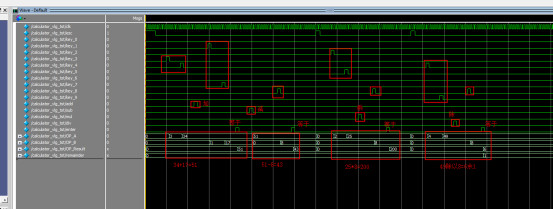

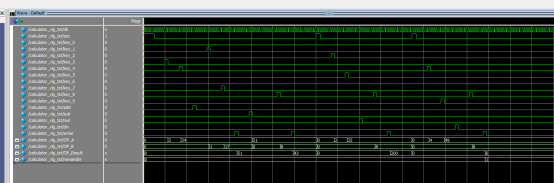

7. 仿真图

部分代码展示:

//计算器
module?calculator(
input?clk,//时钟
input?esc,//ESC键
input?add,//加
input?sub,//减
input?mul,//乘
input?div,//除
input?enter,//Enter键
//数字按键
input?key_0,
input?key_1,
input?key_2,
input?key_3,
input?key_4,
input?key_5,
input?key_6,
input?key_7,
input?key_8,
input?key_9,
output?[15:0]?OP_A,//输入的操作数A
output?[15:0]?OP_B,//输入的操作数B
output?[15:0]?OP_Result,//结果
output?[15:0]?remainder//余数
);
wire?[2:0]?current_state;//当前状态
wire?[1:0]?calcul;//计算
wire?key_0_p;
wire?key_1_p;
wire?key_2_p;
wire?key_3_p;
wire?key_4_p;
wire?key_5_p;
wire?key_6_p;
wire?key_7_p;
wire?key_8_p;
wire?key_9_p;
//按键上升沿模块
key_rise?i0_key_rise(
.?clk(clk),//时钟
.?key_in(key_0),//按键输入
.?key_out(key_0_p)//按键上升沿
);
//按键上升沿模块
key_rise?i1_key_rise(
.?clk(clk),//时钟
.?key_in(key_1),//按键输入
.?key_out(key_1_p)//按键上升沿
);
//按键上升沿模块
key_rise?i2_key_rise(
.?clk(clk),//时钟
.?key_in(key_2),//按键输入
.?key_out(key_2_p)//按键上升沿
);
//按键上升沿模块
key_rise?i3_key_rise(
.?clk(clk),//时钟
.?key_in(key_3),//按键输入
.?key_out(key_3_p)//按键上升沿
);
//按键上升沿模块
key_rise?i4_key_rise(
.?clk(clk),//时钟
.?key_in(key_4),//按键输入
.?key_out(key_4_p)//按键上升沿
);
//按键上升沿模块
key_rise?i5_key_rise(
.?clk(clk),//时钟
.?key_in(key_5),//按键输入
.?key_out(key_5_p)//按键上升沿
);
