基于FPGA的数字下变频(DDC)设计Verilog代码VIVADO仿真

08/04 08:12
960
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

2-2406131250121X.doc

共1个文件

名称:基于FPGA的数字下变频(DDC)设计Verilog代码VIVADO仿真

软件:VIVADO

语言:Verilog

代码功能:

数字下变频(DDC)系统在数字域里对输入信号进行下变频处理,可以降低数字信号的速率,减小数字信号处理硬件的实现难度,是软件无线电接收机中关键的一部分,高性能的数字下变频器能够保证数字信号处理系统的稳定性,本设计在 xilinx vivado中对数字下变频的各个模块进行设计,包括DDS本振部分,混频部分,抽样部分,最后对设计的数字下变频系统进行仿真并分析其性能。

FPGA代码Verilog/VHDL代码资源下载:www.hdlcode.com

演示视频:

设计文档:

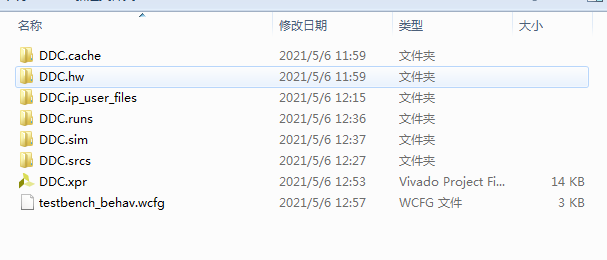

1. 工程文件

2. 程序文件

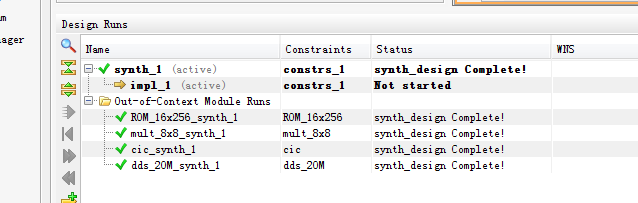

3. 程序编译

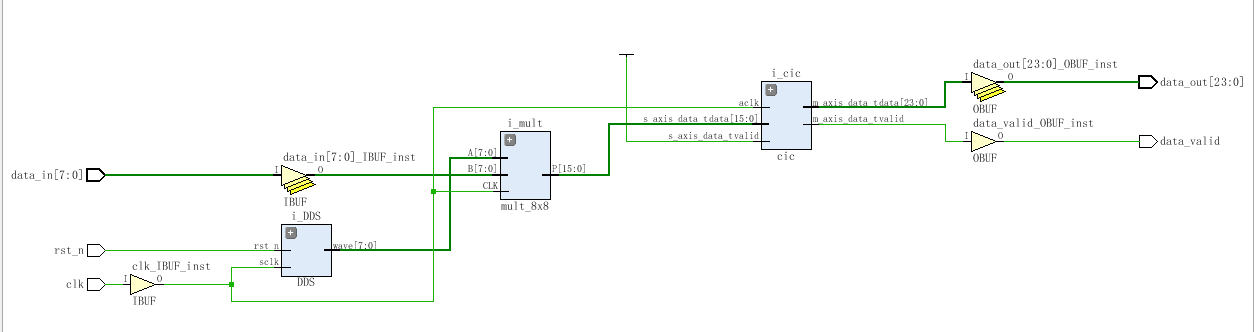

4. RTL图

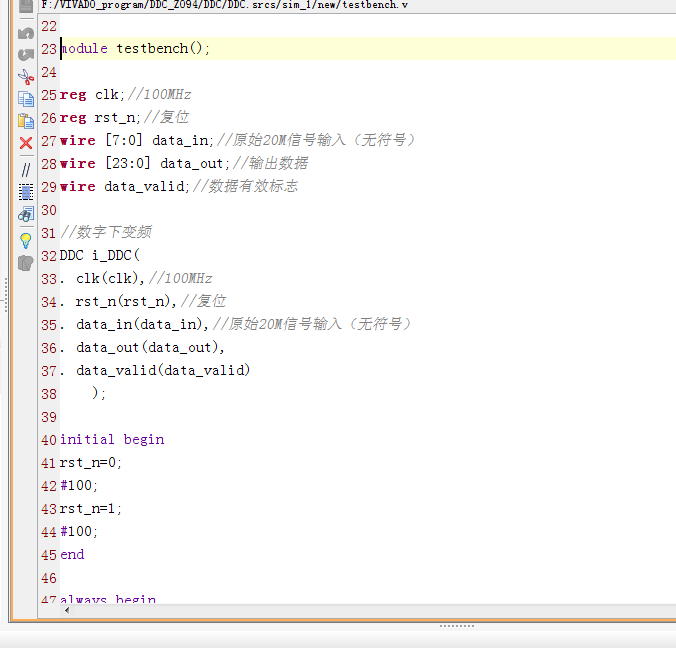

5. Testbench

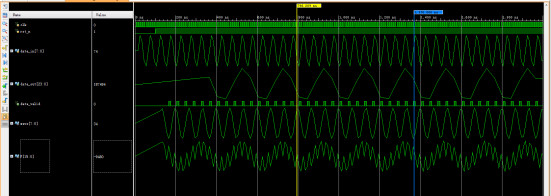

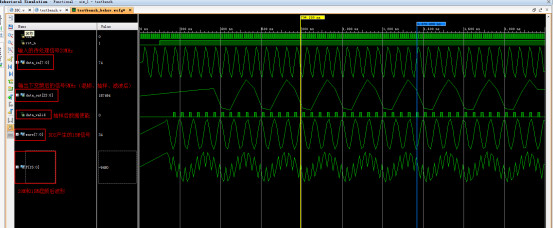

6. 仿真图

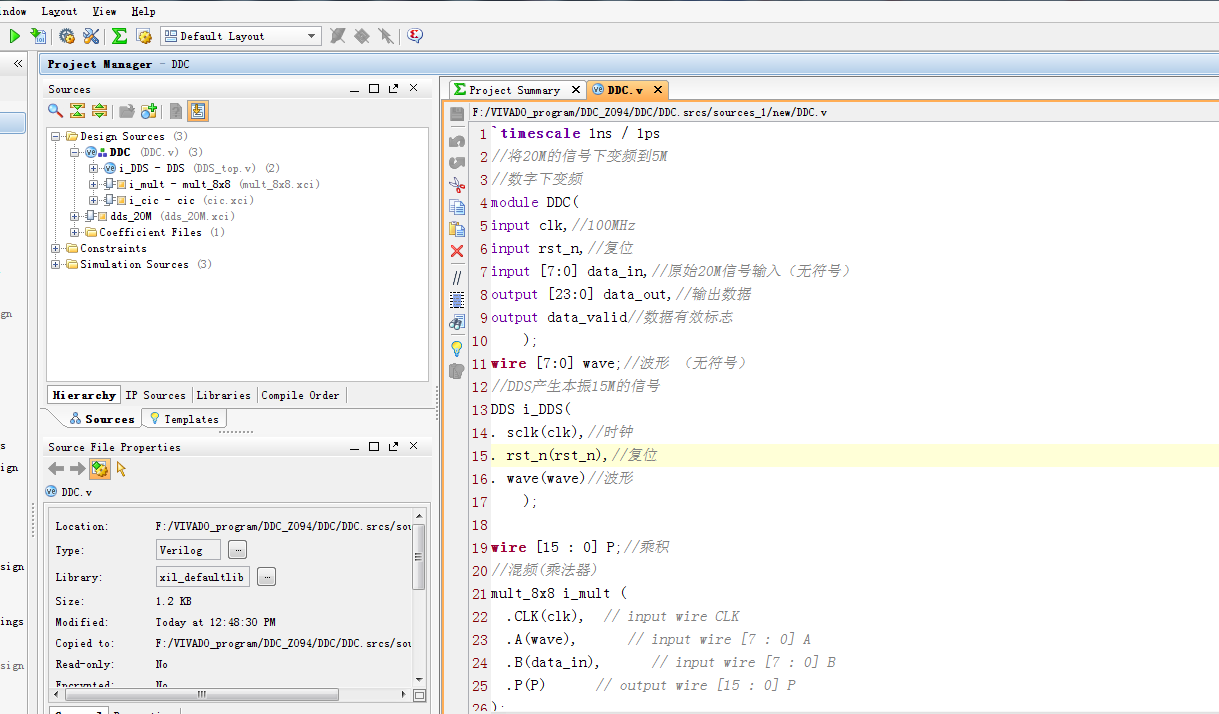

部分代码展示:

`timescale?1ns?/?1ps
//将20M的信号下变频到5M
//数字下变频
module?DDC(
input?clk,//100MHz
input?rst_n,//复位
input?[7:0]?data_in,//原始20M信号输入(无符号)
output?[23:0]?data_out,//输出数据
output?data_valid//数据有效标志
????);
wire?[7:0]?wave;//波形?(无符号)???
//DDS产生本振15M的信号
DDS?i_DDS(
.?sclk(clk),//时钟
.?rst_n(rst_n),//复位
.?wave(wave)//波形
????);
????
wire?[15?:?0]?P;//乘积
//混频(乘法器)
mult_8x8?i_mult?(
??.CLK(clk),??//?input?wire?CLK
??.A(wave),??????//?input?wire?[7?:?0]?A
??.B(data_in),??????//?input?wire?[7?:?0]?B
??.P(P)??????//?output?wire?[15?:?0]?P
);
wire?[23?:?0]?m_axis_data_tdata;
wire?m_axis_data_tvalid;
//滤波抽样cic抽样滤波器
cic?i_cic?(
??.aclk(clk),??????????????????????????????//?input?wire?aclk
??.s_axis_data_tdata(P),????//?input?wire?[15?:?0]?s_axis_data_tdata
??.s_axis_data_tvalid(1'b1),??//?input?wire?s_axis_data_tvalid
??.s_axis_data_tready(),??//?output?wire?s_axis_data_tready
??.m_axis_data_tdata(m_axis_data_tdata),?//?output?wire?[23?:?0]?m_axis_data_tdata
??.m_axis_data_tvalid(m_axis_data_tvalid)??//?output?wire?m_axis_data_tvalid
);
assign?data_out=m_axis_data_tdata;
assign?data_valid=m_axis_data_tvalid;
endmodule

点击链接获取代码文件:http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=858
