基于FPGA的二位十进制减法计数器VHDL代码Quartus仿真

名称：基于FPGA的二位十进制减法计数器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

二位十进制减法计数器。

需要满足99—0循环减法计数功能，进行软件仿真并制出波形。需要代码、电路图、波形图，不需要实物。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

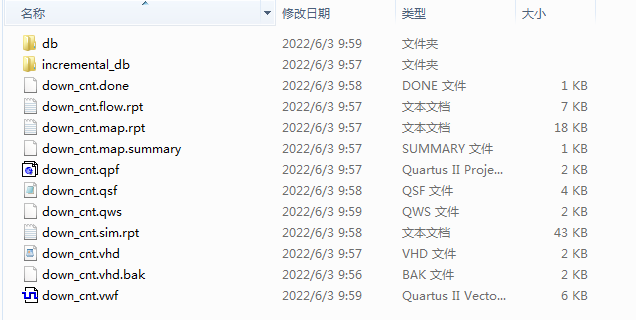

1. 工程文件

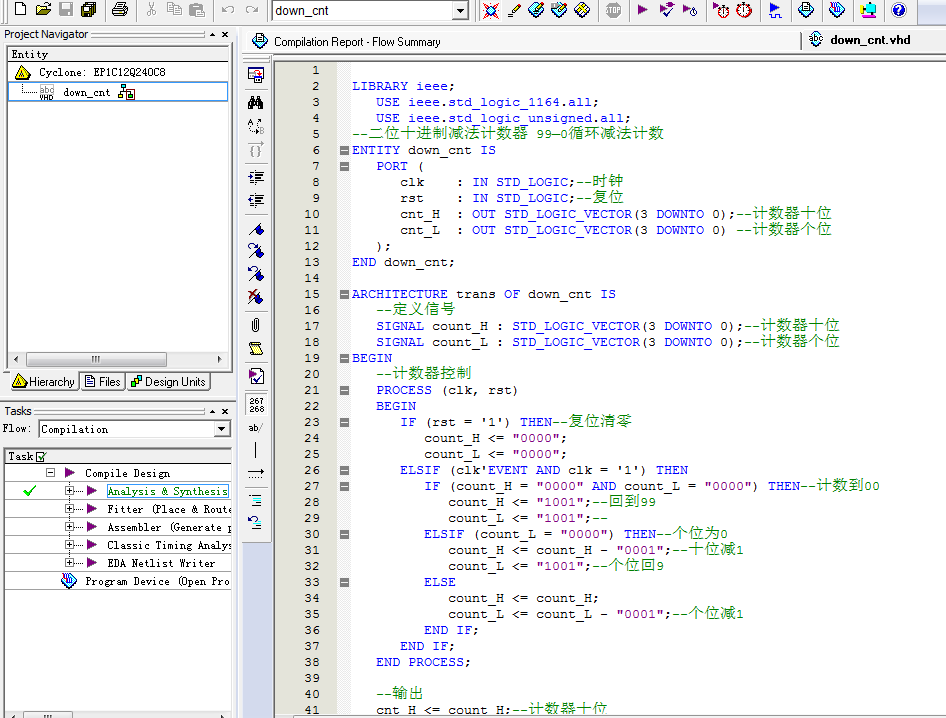

2. 程序文件

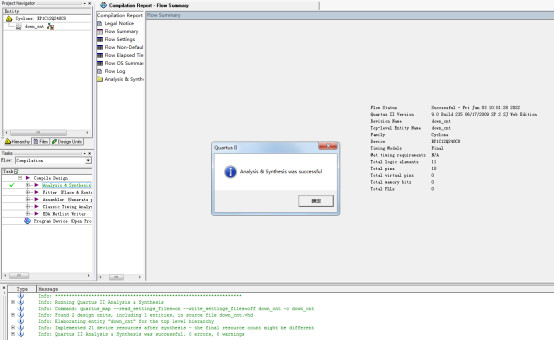

3. 程序编译

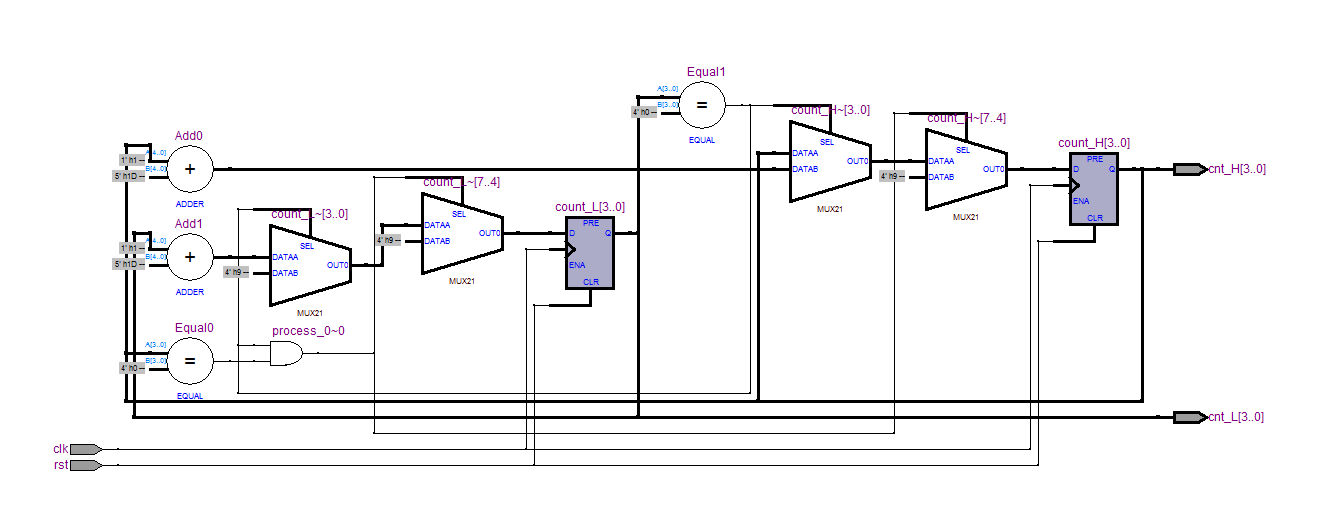

4. RTL图

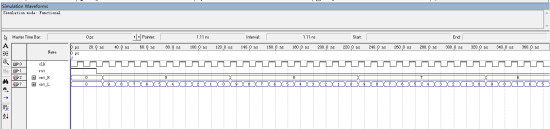

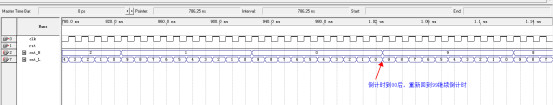

5. 仿真图

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
???USE?ieee.std_logic_unsigned.all;
--二位十进制减法计数器?99—0循环减法计数
ENTITY?down_cnt?IS
???PORT?(
??????clk????:?IN?STD_LOGIC;--时钟
??????rst????:?IN?STD_LOGIC;--复位
??????cnt_H??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0);--计数器十位
??????cnt_L??:?OUT?STD_LOGIC_VECTOR(3?DOWNTO?0)?--计数器个位
???);
END?down_cnt;
ARCHITECTURE?trans?OF?down_cnt?IS
???--定义信号
???SIGNAL?count_H?:?STD_LOGIC_VECTOR(3?DOWNTO?0);--计数器十位
???SIGNAL?count_L?:?STD_LOGIC_VECTOR(3?DOWNTO?0);--计数器个位
BEGIN
???--计数器控制
???PROCESS?(clk,?rst)
???BEGIN
??????IF?(rst?=?'1')?THEN--复位清零
?????????count_H?<=?"0000";
?????????count_L?<=?"0000";
??????ELSIF?(clk'EVENT?AND?clk?=?'1')?THEN
?????????IF?(count_H?=?"0000"?AND?count_L?=?"0000")?THEN--计数到00
????????????count_H?<=?"1001";--回到99
????????????count_L?<=?"1001";--
?????????ELSIF?(count_L?=?"0000")?THEN--个位为0
????????????count_H?<=?count_H?-?"0001";--十位减1
????????????count_L?<=?"1001";--个位回9

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=753
