介绍了 120W USB 电源传输 (PD) 评估板的相关信息,展示了用于 USB PD 充电的三端口 USB PD 应用中功率因数校正 (PFC) + 混合反激式 (HFB) 的 XDP? 数字电源 XDPS2221E 控制器

EZ-PD? CCG7SC CYPD7171 控制器,用于对三个 USB 输出进行 USB PD 扩展功率范围 (EPR) 控制。该系统被称为“评估设计”有几个原因:它并不是为了最高功率密度而设计的,并且它有一个单独的输出板,该输出板源自基于CCG7SC控制器“REF_CCG7SC_120W_3C [1]”的参考设计。虽然功率级相当于现有的140W参考设计“REF_XDPS2221_140W1”,但变压器和PFC传感器可以进一步优化,以获得更好的效率和功率密度。通过改良的变压器设计,在140 W输出功率的情况下,可以轻松实现90 V AC输入下94%以上的效率(一个输出板设计在28 V和5 A条件下)。

XDP? XDPS2221E 控制器是一款易于使用、高度集成的设备,包括多模 PFC 控制器和混合反激式(HFB)控制器。PFC 和 HFB 平台的高集成度使其成为宽输入和宽输出应用的理想选择。

功能总结:

  • PFC + 混合反激 + DC/DC降压
    PFC + 混合反激式 + DC/DC降压
  • 峰值效率最大化超过95%
    峰值效率最大化达到95%以上
  • 适用于USB-PD 3.1的宽输出电压范围
    USB-PD 3.1 的宽输出电压页面
  • 120瓦输出功率
    120 W 输出功率
  • CoolGaN?在PFC和半桥中切换
    PFC和半桥中的CoolGaN?开关
  • 3端口PD输出,配备EZ-PD? CCG7SC
    带 EZ-PD? CCG7SC 的 3 端口 PD 输出

好处:

  • PFC + HFB组合控制用于PD充电
    用于 PD 充电的 PFC + HFB 组合控制
  • 降低待机功耗
    最小化待机功耗
  • 符合DoE第七级标准
    符合 DoE VII 级
  • 从单端口到多端口的可扩展性
    从单端口扩展到多端口

元件清单:

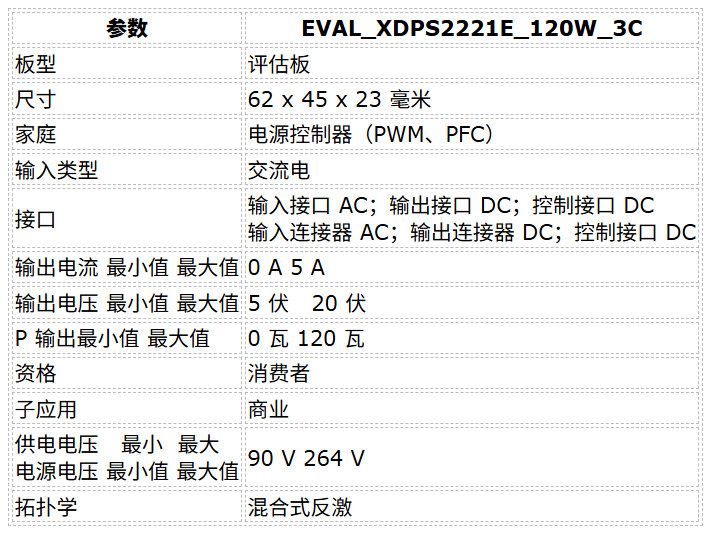

参数:



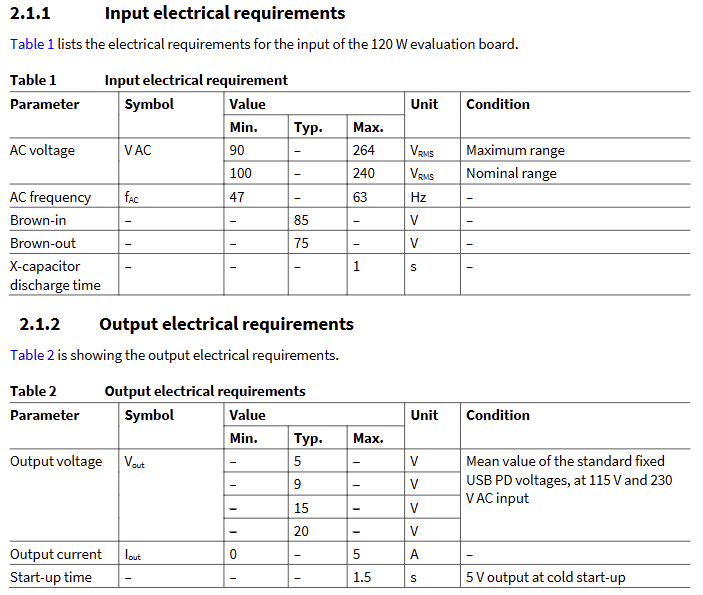

資料來源:WWW.infineon.com

?场景应用图

?产品实体图

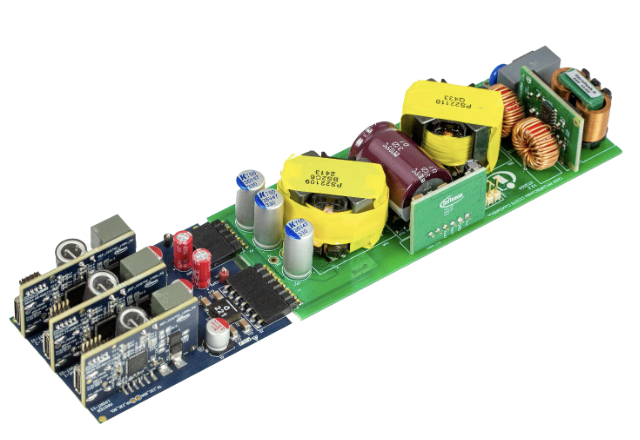

?展示板照片
