在现代便携式电子设备中，高效、稳定的电源管理方案至关重要。SL4013作为一款高功率异步升压转换芯片，能够将单节锂电池的3.7V电压稳定升压至5V、9V、12V甚至24V，满足多种设备的供电需求。本文将详细介绍其技术特点与应用优势。
芯片概述
SL4013是一款集成了20mΩ低内阻功率开关管的高效升压转换器，其输入电压范围宽达2.7V至25V，适用于单节或两节锂电池、12V铅酸电池等多种供电场景。该芯片具备高达15A的开关电流能力，最高可输出26.8V电压，固定开关频率为350kHz，转换效率可达96%。
核心特性
- 宽输入电压范围：2.7V~25V，兼容多种电池类型
- 高输出能力：最高输出电压26.8V，满足多种设备需求
- 高转换效率：典型效率达96%，有效延长电池续航
- 可调输出：通过外部电阻灵活设置输出电压
- 多重保护机制：包括输出过压保护、热关断保护等
- 低功耗关断：关断电流仅1μA，适合电池供电设备
- 双模式切换：支持两种tr/tf模式，兼顾效率与EMI性能
典型应用场景
SL4013广泛应用于以下领域：
输出电压设置

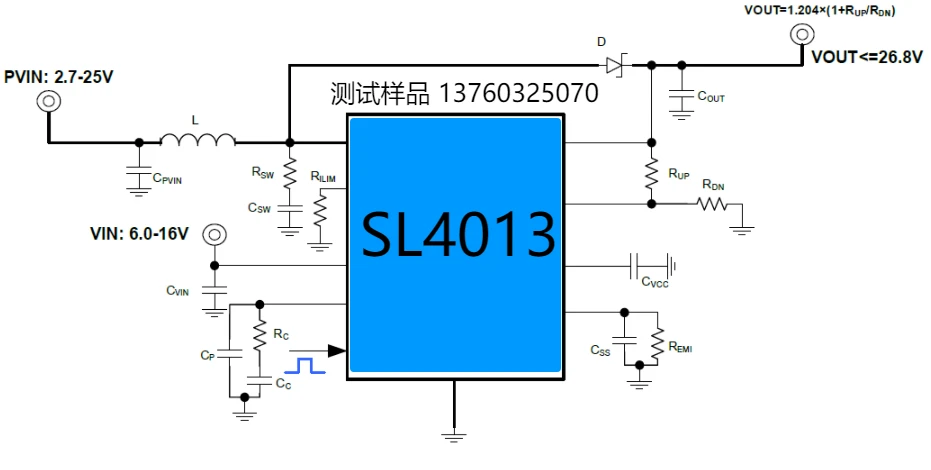

通过配置FB引脚外围的电阻网络，可灵活设定输出电压。典型配置如下：
- 输出5V：搭配适当电阻比例
- 输出9V：推荐使用510kΩ与75kΩ电阻组合
- 输出12V：推荐使用510kΩ与56kΩ电阻组合
- 输出24V：通过调整电阻比例实现
关键设计要点电感选择
电感是影响电源性能的核心元件。推荐使用4.7μH电感，其饱和电流应高于系统最大峰值电流。选择低DCR和低ESR的电感有助于提升转换效率。
电容配置
输出端建议采用低ESR的陶瓷电容与电解电容组合，如1μF、10μF、470μF等多级并联，以有效抑制纹波。电容的耐压值应高于最大输出电压。
布局建议
- SW走线应短而粗，降低阻抗与辐射
- 输入输出电容尽量靠近相应引脚
- 芯片底部应完整铺地并加强散热
- FB反馈电阻紧邻芯片引脚布置
保护功能
- 软启动：通过外接电容实现，防止启动冲击电流
- 峰值电流限制：通过ILIM引脚电阻设置，保护芯片安全
- 过压保护：输出电压超过28V时自动关断
- 热保护：结温超过150℃时停止工作，降温后恢复
性能优势
SL4013在单节锂电池升压应用中表现优异，特别是在3.7V升压至12V/24V等高升压比场景下，仍能保持高效率与稳定性。其可编程的软启动与峰值电流限制功能，使系统设计更加灵活可靠。
结语
SL4013升压转换芯片为单节锂电池应用提供了高效、稳定的升压解决方案，无论是升压至5V为移动设备供电，还是升压至12V/24V驱动高功率设备，都能提供优异的性能表现。其丰富的保护功能和灵活的可配置性，使其成为便携式电子设备电源设计的理想选择。
