“你那里下雪了吗？”，立冬还没到，近期，全国多地迎来强寒潮，气温骤降让用电负荷迅速攀升。从居民取暖到城市交通，再到医院、数据中心等关键设施，稳定供电再次成为社会关注的焦点。
在各种应急供电方案中，UPS（不间断电源系统）是那道隐形的防线——它能在市电波动或中断时，瞬间切换到电池供电，确保核心设备不断电。
但要让UPS系统做到“无感切换”，其中一个关键环节往往被忽略——电流检测的精度与响应速度。
寒潮背后的“电流挑战”
UPS系统内部存在多路电流路径：整流、逆变、电池充放电、旁路切换等。
在低温或大负载突变的场景下，这些电流往往会出现毫秒级变化。
工程师最担心的，就是检测滞后导致的控制失真，比如：
切换延迟引发输出电压闪变；
电池过放或充电过流被误判；
某些模块过热却没有被及时发现。
传统的分流电阻采样方式虽然简单，但存在几个老问题——
功率损耗大、隔离难度高、信号噪声多，在高功率UPS中尤为明显。
这也是为什么很多新型UPS在设计阶段就开始重视电流感知环节。
从“测得准”到“响应快”：技术演进的关键
近年来，UPS设计中越来越多地引入基于霍尔效应的电流检测方案。
这种方案不需要与电路直接接触，而是通过磁场感应原边电流变化，从而实现隔离测量。它的优势在于：
快速响应：毫秒级响应时间（HS1V系列传感器的响应时间低至3μs），能实时捕捉电流突变，帮助UPS系统在5ms内完成供电切换，显著降低断电风险；
低损耗：非接触式测量方式，无需断开主回路，简化系统集成，降低维护成本；
安全隔离：满足高压系统的绝缘要求；
宽量程：可覆盖几安培到上千安培的检测需求。
在大型数据中心和轨道交通UPS系统中，这类方案已逐步替代传统采样电阻。
工程师可以直接在直流母线或逆变支路上布置传感器，实时监控充放电状态，实现更平滑的控制策略。
从“防护”到“优化”：电流感知的新价值
以往，电流检测只是用于保护。
但现在它正成为UPS系统智能控制的重要输入之一。
通过更精准的电流感知，控制算法可以做到：
在市电波动时提前预测负载趋势；
优化电池放电曲线，延长寿命；
提高系统整体能效，减少无谓损耗。
可以说，电流感知已经不只是测量工具，而是UPS系统的“神经末梢”。
未来的能源韧性，不仅取决于电源有多强，更取决于感知有多准。

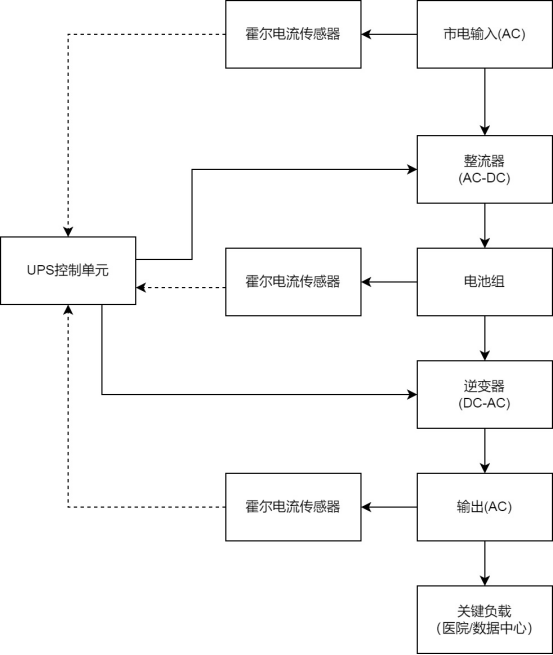

解决方案：霍尔传感器在UPS系统中的应用
实时电流监测在UPS输入输出端集成HS1V传感器，实时监测负载电流和电池充放电状态，为控制器提供毫秒级反馈数据，优化切换逻辑。
过载保护通过精确的电流测量，及时识别瞬态过载，触发保护机制，避免电池过放或逆变器损坏。
电池健康管理 结合电流数据分析电池充放电曲线，预测寿命，实现主动维护，延长电池使用周期。

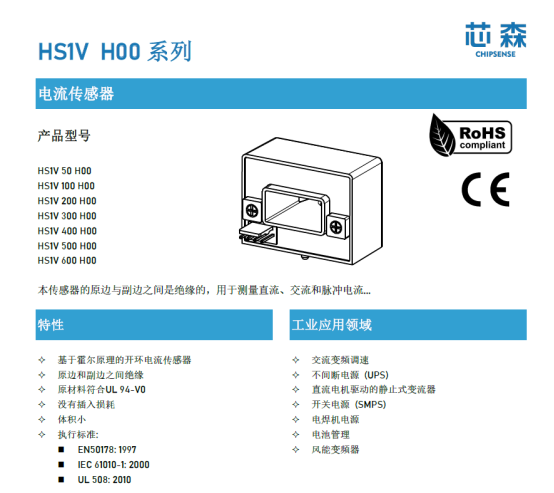

系统集成优化HS1V系列支持±15V供电，输出模拟电压信号（±4V@额定电流），可直接与UPS控制器对接，简化设计。
实际应用案例：?某数据中心在寒潮期间，通过升级UPS系统中的电流传感器，将供电切换时间从10ms缩短至5ms，电池寿命延长15%，年运维成本降低20%。
风险预警与建议
选型注意事项： 根据UPS功率等级选择合适量程的传感器（如HS1V 200 H00适用于200A以内系统），并确保绝缘等级匹配应用场景。
安装规范： 传感器安装时需遵循IEC61010-1标准，确保原边母排温度不超过105°C，避免性能衰减。
定期校准： 定期检测传感器的电失调电压（典型值±20mV）和增益误差，确保长期稳定性。
小结
当外界温度骤降、电网波动频发时，系统的韧性考验其实从内部开始。
一枚性能稳定、响应迅速的电流传感器，往往决定了UPS能否在关键时刻“稳住局面”。
对于正在做UPS、电源、储能项目的工程师来说，也许值得重新审视：
电流检测的精度、延迟、隔离方式，是否已经跟上系统智能化的步伐？
