基于FPGA的可变模计数器设计Verilog代码Quartus仿真

名称：基于FPGA的可变模计数器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

设计一个可变模计数器(6位数码管2位显示模式4位显示计数)

主要功能:

1.能够任意设定不同的模实现计数。

2.能够暂停继续倒计时。

3.能够完成常见的810121624303651024计数(独立模式)。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

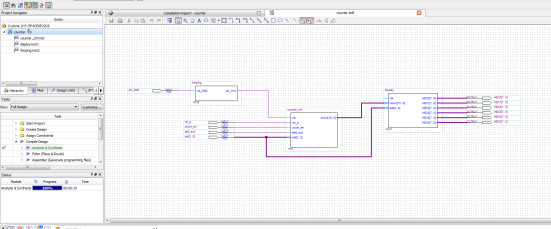

设计文档：

部分代码展示:

//计数控制模块
module?counter_ctrl(
input?clk,//时钟
input?rst_p,//复位
input?count_en,//继续，暂停
input?add_sub,//正计时还是倒计时
input?[2:0]?sel,//模设置
output?reg?[10:0]?count//计数输出?
);
//进制设置
reg?[10:0]?mode;
always@(posedge?clk?or?posedge?rst_p)
if(rst_p)
mode<=11'd8;//默认模8进制
else
case(sel)//模设置
3'd0:mode<=11'd8;
3'd1:mode<=11'd10;
3'd2:mode<=11'd12;
3'd3:mode<=11'd16;
3'd4:mode<=11'd24;
3'd5:mode<=11'd30;
3'd6:mode<=11'd365;
3'd7:mode<=11'd1024;
default:;
endcase
always@(posedge?clk?or?posedge?rst_p)
if(rst_p)
count<=11'd0;
else?if(count_en==1)//高电平继续，低电平暂停
if(add_sub==1)//高电平表示正计时
if(count>=mode-1)//计数到最大
count<=11'd0;
else
count<=count+10'd1;//加计数
else?////低电平表示倒计时
if(count==11'd0)//计数到最小
count<=mode-1;
else
count<=count-10'd1;//减计数
else?//低电平暂停
count<=count;
endmodule

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=722
