30W Mini车载PD快充方案，采用诚芯微CX8360 DC-DC降压转换器_电路方案

CX8360是一款专为Mini小体积、精简化车充快充电路设计的DC-DC降压转换器，单DIE/单片集成电路集成化设计,可工作在4.8-30V输入电压范围，宽电压输入，30V/6A大电流输出，采用先进COT架构，拥有超精简外围且能够满足多种严苛应用需求的高效DC电源方案，具备输入过压/欠压、输出过流/短路、过温保护等多重保护功能，采用ESSOP-10紧凑封装，适用于多口USB快充充电器/Hub、低压大电流开关电源、智能排插等应用场景。

CX8360能将芯片外围的元器件数量降至最低，为车充厂商节省BOM成本，上DEMO展示：

与传统方案相比，CX8360的外围元件数量大幅减少，拿这款用CX8360做的30W车充DEMO来看，CX8360车充DEMO仅需两颗电解电容、一颗电感、一颗CX8360、一颗协议芯片和少许贴片电阻等元件就可实现30W PD快充功能，大大简化了PCB布局、方案开发设计流程、降低了生产成本、更大幅提升了终端产品的竞争力！

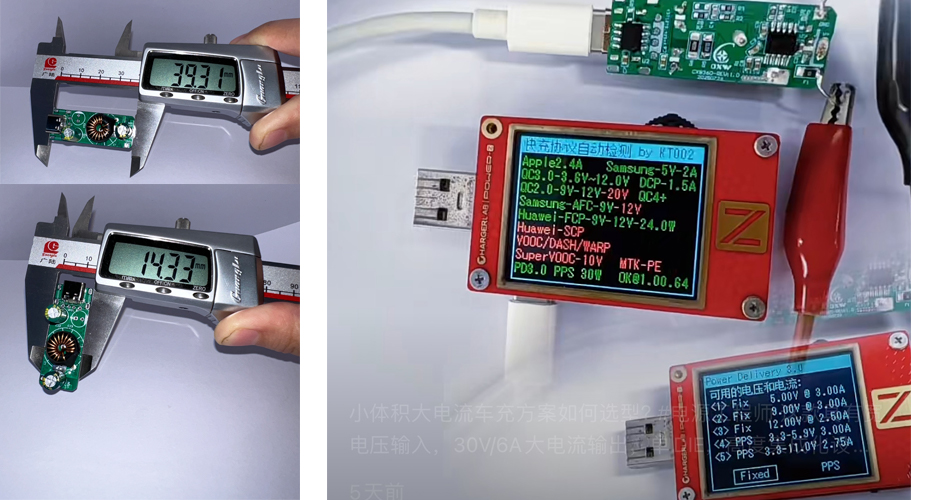

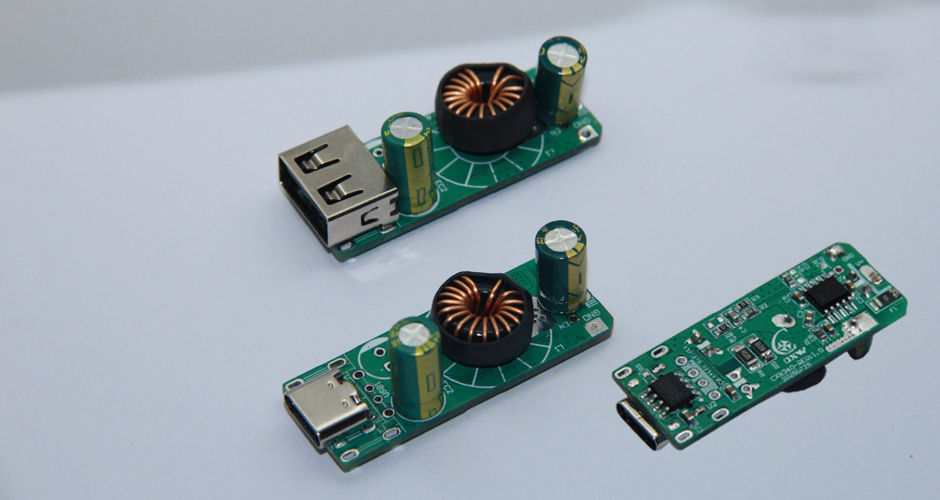

PCB板的背面电路非常精简，除了主控芯片CX8360搭配了一颗协议芯片，仅有几颗阻容元器件，极大减少了PCB板的元器件数量，简化PCB设计，非常适合小尺寸车载充电器的开发。

该车充DEMO板支持30快充输出，并有5V/3A、9V/3A、12V/2.5A三组电压，3.3-5.9V 3A;3.3-11V 2.75A两组PPS，可轻松满足手机、平板、游戏机、移动电源等产品的快充需求。CX8360凭借其30V耐压6A大电流的出色性能，还可与升降压芯片搭配使用，为65W车充快充提供了高效、安全、稳定的解决方案。

概述：

宽电压输入，30V/6A大电流输出，单DIE，高度集成化设计，采用先进COT架构，CX8360是一款拥有超精简外围且能够满足多种严苛应用需求的高效DC电源方案，具备输入过压/欠压、输出过流/短路、过温保护等多重保护功能，采用ESSOP-10紧凑封装，适用于多口USB快充充电器/Hub、低压大电流开关电源、智能排插等应用场景。

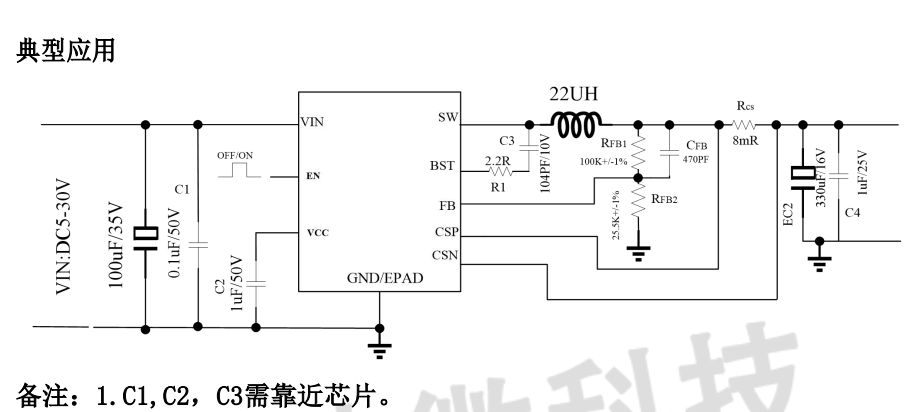

CX8360是一款30V/6A内置双N功率管的DC-DC降压转换器，采用先进的COT架构，使芯片具备高性能的负载响应以及输入电压响应能力。

CX8360内置40mΩHigh-side以及30mΩLow-side,支持最大6A电流输出,具有恒流和精确的恒压控制环路实现负载调整率和线性调整率。

CX8360支持DC4.8-30V输入，DC2.5-25V输出。

CX8360内置输入过压,欠压保护,逐周期电流检测,输出短路保护以及输出过流保护,过温保护等多重保护功能。
