小米对讲机拆解：国产芯无敌

今年年初，小米发布了小米对讲机3畅聊版，以129元的亲民价格和“快速对频”的创新功能打入民用对讲机市场。与早期主打公网通信的版本不同，畅聊版回归模拟对讲机本质，专注于解决传统对讲机跨品牌互通难题，非常适合像酒店管理、工地协作、轻户外活动等通信场景。

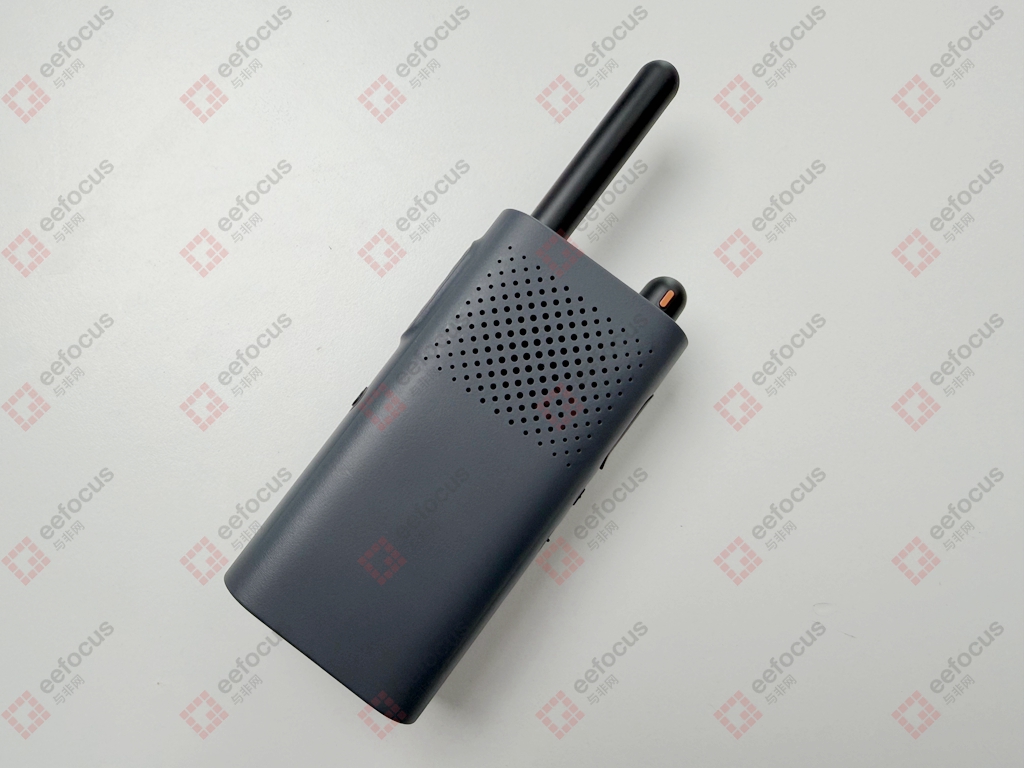

此款对讲机采用极简主义设计，没有屏幕，机身使用PC+ABS复合材料，表面有磨砂工艺处理，配备可拆卸背夹设计，搭载2000mAh容量电池，支持长达120小时待机或10小时连续使用，采用Type-C充电接口，兼容市面上大多数移动电源。通过“快速对频”功能，设备能自动扫描附近其他品牌对讲机的工作频率并自动切换。那接下来就拆解看看内部的硬件方案又是怎样的？

拆解

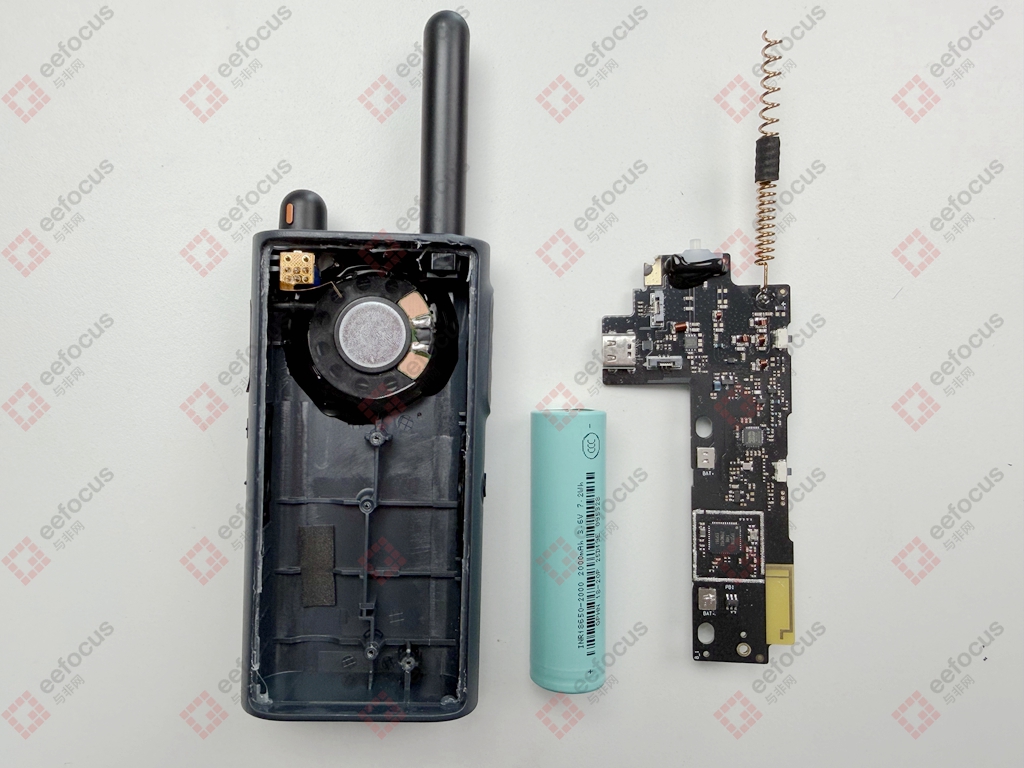

取下背夹，可以通过翘片将后盖取下，然后断开内部的电池接口，拧下固定PCB板上的螺丝就能将主板轻松取出，具体拆解过程可以观看视频了解。拆解完后，可以看到完整的硬件方案，主要包括一个电池，一块主板以及外壳。

特意提到对讲机的外壳，主要是因为上面还有一个扬声器以及一个用于调频的编码器。至于对讲机的供电电池，规格为INR18650的锂电池，2000mAh，3.6V，7.2Wh。GPHN，这个厂商大家熟悉吗？应该是鹏辉能源的电池，还是一家上市公司。重点来看下对讲机的主板。

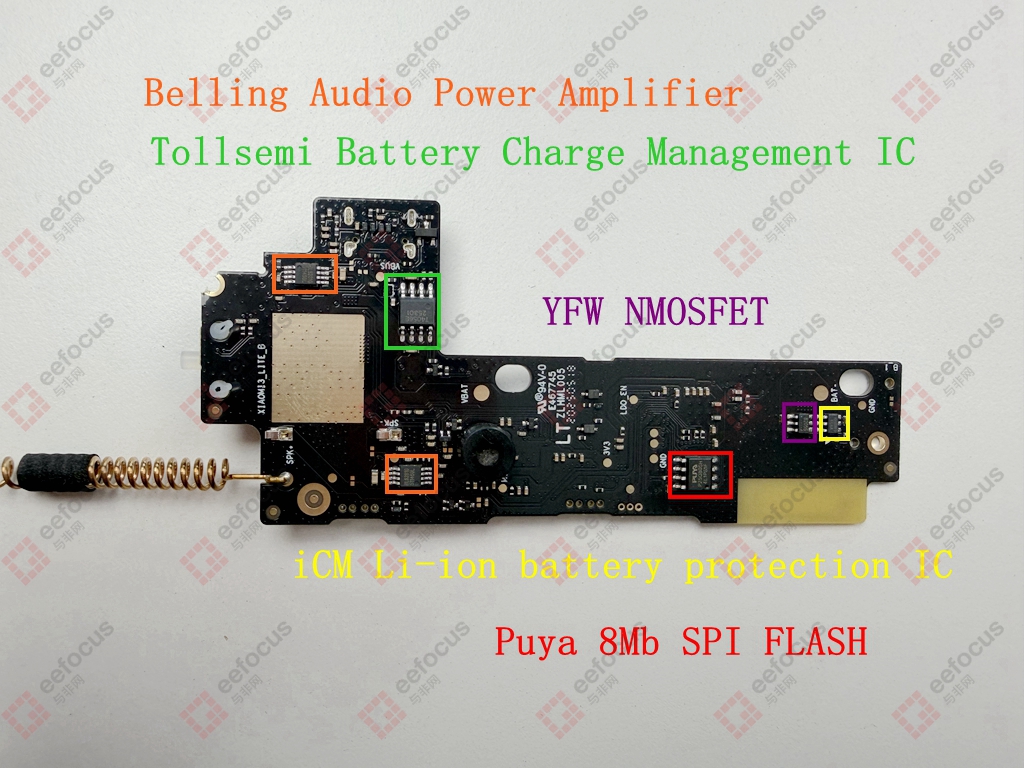

PCB主板一面包括对讲机的天线、扬声器的触点接口以及一个规格超大的驻极体麦克风。

而主要的芯片包括：

普冉股份8Mb SPI FLASH（P25080SH），这是一家科创板的上市公司，最近全球存储涨价潮，所以可以期待下这家公司后面的业绩情况。

佑风微的双NMOSFET（YFW8205LI），作为锂电池保护的专用MOSFET。

创芯微的单节锂电池保护 IC（CM1003-BFS）。

上海贝岭的音频功放（BL6281G）。

拓尔微的锂离子电池充电管理芯片（TMI4056E）。

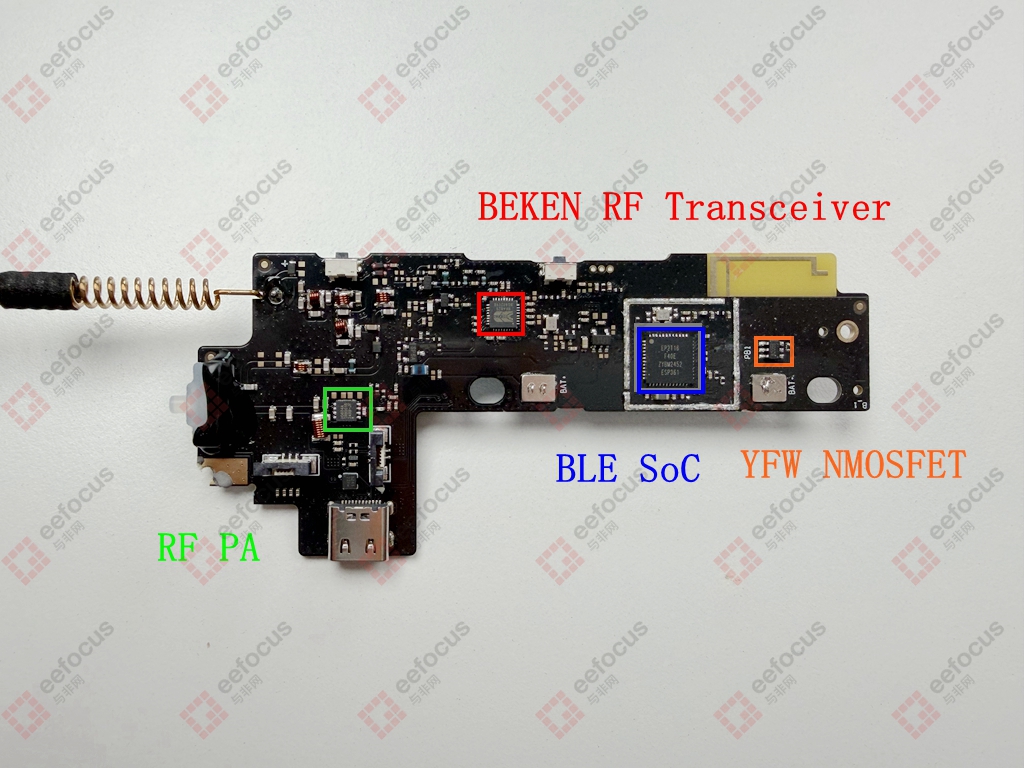

再来看PCB主板另一面的电路，包括Type-C的充电接口、音量调节接口、外壳上编码器的接口、采用透明的软硅胶的RGB LED导光柱。

而PCB板上这一面主要的芯片包括：

佑风微的双NMOSFET（YFW8205LI）。

丝印为EP2T16 F40E 的低功耗蓝牙SoC以及丝印为H0604A的射频功放芯片，但并不清楚具体是哪个厂商的什么型号芯片，有知道的小伙伴欢迎留言告知。

博通集成的对讲机专用射频收发器芯片（BK4819），与射频功放芯片组成了对讲机的接收电路以及发射电路。

小结

以上就是整个小米对讲机3畅聊版的内部结构和硬件电路，从硬件芯片选型来看，几乎全部是国产芯片。从充电供电保护、充电管理，到低功耗蓝牙、存储，再到音频功放、射频收发器、射频功放，国产芯基本上全面覆盖，在我看来，消费电子领域，国产芯方案已然无敌。
