Profinet从转EtherCAT从总线协议转换网关

一、产品主要功能

1、疆鸿智能JH-PN-ECT型是Profinet从转EtherCAT从工业级Porfinet 网关。?这种网关设备允许将Profinet网络中的设备连接到EtherCAT网络中，?从而实现不同工业通信协议之间的互操作性。?这些网关设备通常具有两个以太网接口，?分别用于连接Porfinet和EtherCAT网络1/2。? 2、网关做为Profinet网络设备一侧的从站(即Slave),做为EtherCAT网络设备一侧的从站(即Slave)。

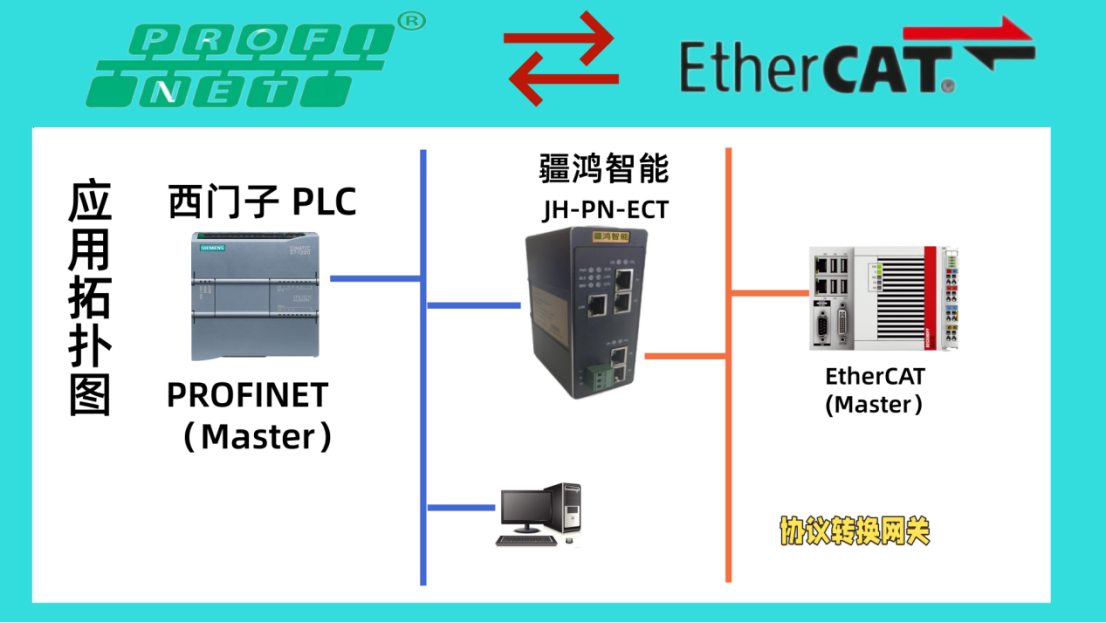

二、应用拓扑图

三、技术参数

1、JH-PN-ECT型网关做为Porfinet网络的Slave设备(即从站)，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络。

2、支持标准的Profinet I/O协议

3、Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节

4、网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

带2个RJ45以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络。

支持的最大PDO长度，inputs 和 outputs 各为 512字节。

5.Input和output的方向是主站方向，input 是主站输入，output 是主站输出。

四、配置方法

1、正确连接电源，给JH-PN-ECT型网关上电;

2、连接主站控制器与网关模块;

3、等待JH-PN-ECT型网关会与EtherCAT PLC之间建立连接，此时ECT绿色指示灯常亮;

4、网关模块Profinet侧通讯正常后，PN绿色指示灯常亮;

五、电器参数

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP20

安装方式: DIN-35mm导轨

Profinet从转EtherCAT从总线协议转换网关就介绍到这里，如有需要手册信息可与公司商务邢经理联系，我们期待与您交流~
