上课作息时间打铃器设计Verilog代码VIVADO仿真

名称：上课作息时间打铃器设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

在 Vivado软件中设计一个面向学校上课作息时间的打铃器。

具体要求如下：

基本功能：

1.按照学校上课作息时间点定时打铃,每次打铃时长5秒。

2.具备电子钟的功能,能够完成24小时、60分和和60秒的计时。

3.电子钟走时不准确时,可对时和分进行调整。

4.用数码管显示小时和分钟的计时值。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

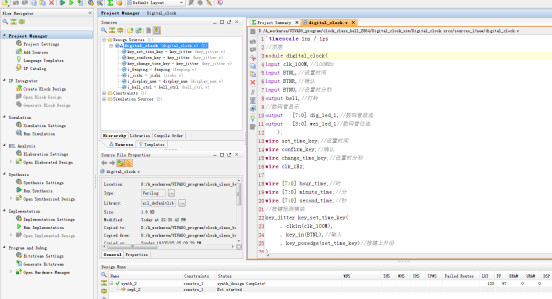

1. 工程文件

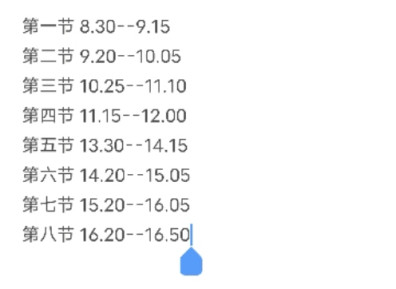

打铃时间为：

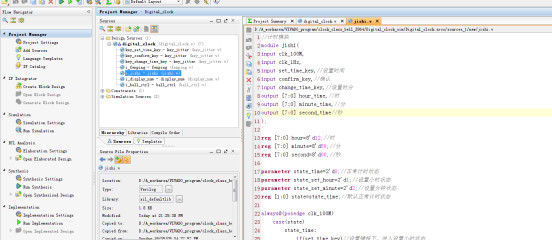

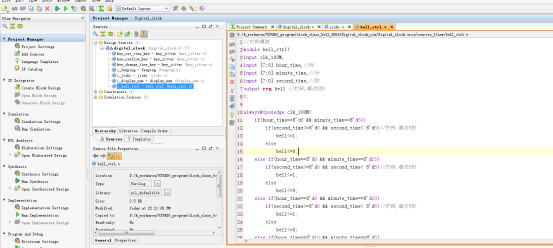

2. 程序文件

3. 程序编译

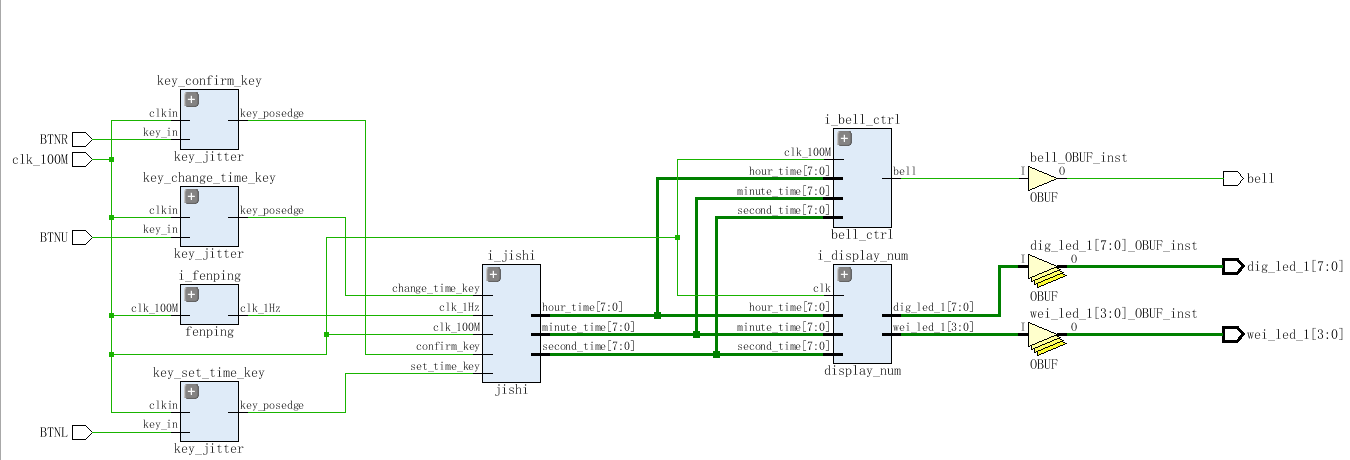

4. RTL图

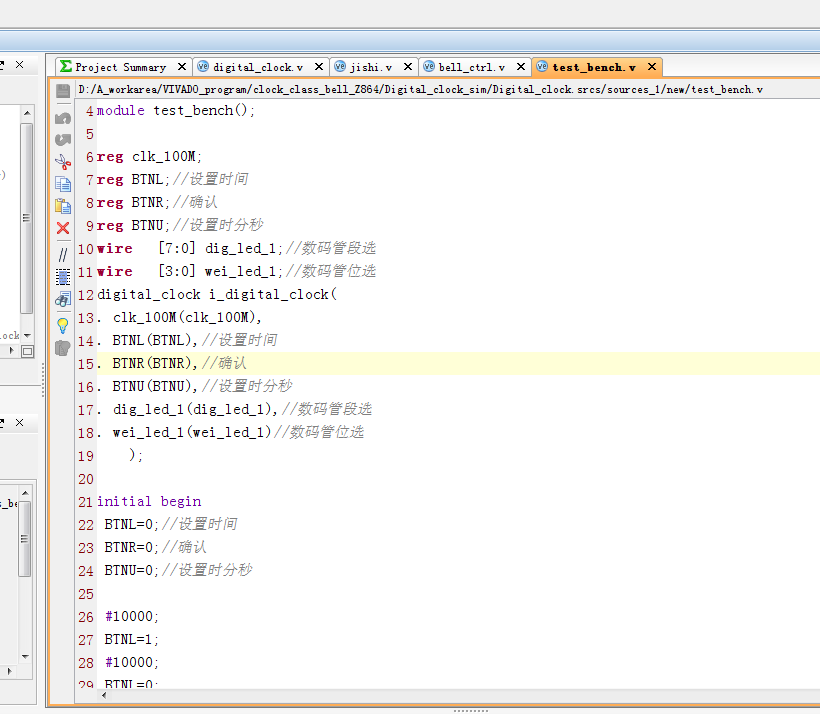

5. Testbench

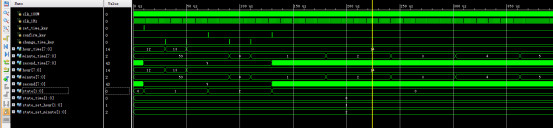

6. 仿真图

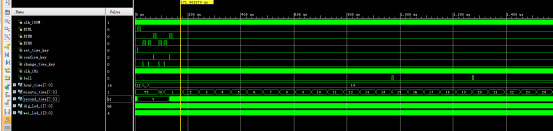

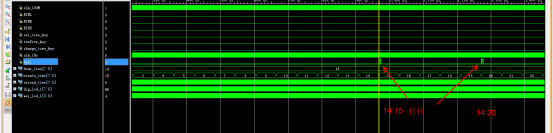

整体仿真图

按键检测模块

分频模块

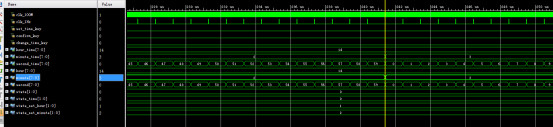

计时模块

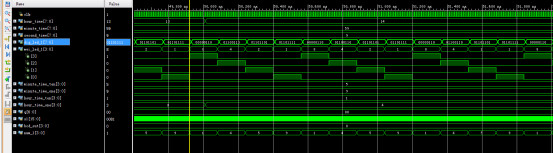

显示模块

打铃模块

部分代码展示:

`timescale?1ns?/?1ps
//顶层
module?digital_clock(
input?clk_100M,//100MHz
input?BTNL,//设置时间
input?BTNR,//确认
input?BTNU,//设置时分秒
output?bell,//打铃
//数码管显示
output???[7:0]?dig_led_1,//数码管段选
output???[3:0]?wei_led_1//数码管位选
????);
wire?set_time_key;//设置时间
wire?confirm_key;//确认
wire?change_time_key;//设置时分秒
wire?clk_1Hz;
wire?[7:0]?hour_time;//时
wire?[7:0]?minute_time;//分
wire?[7:0]?second_time;//秒
//按键检测模块
key_jitter?key_set_time_key(
?????.?clkin(clk_100M),
?????.?key_in(BTNL),//输入
?.?key_posedge(set_time_key)//按键上升沿
);
//按键检测模块
key_jitter?key_confirm_key(
?????.?clkin(clk_100M),
?????.?key_in(BTNR),//输入
?.?key_posedge(confirm_key)//按键上升沿
);
//按键检测模块
key_jitter?key_change_time_key(
?????.?clkin(clk_100M),
?????.?key_in(BTNU),//输入
?.?key_posedge(change_time_key)//后按键上升沿
);
//分频模块
fenping?i_fenping(
.?clk_100M(clk_100M),
.?clk_1Hz(clk_1Hz)
);
//计时
jishi?i_jishi(
.?clk_100M(clk_100M),
.?clk_1Hz(clk_1Hz),
.?set_time_key(set_time_key),//设置时间
.?confirm_key(confirm_key),//确认
.?change_time_key(change_time_key),//设置时分秒
.?hour_time(hour_time),//时
.?minute_time(minute_time),//分
.?second_time(second_time)//秒
);
//显示模块
display_num?i_display_num(
.?clk(clk_100M),
.?hour_time(hour_time),//时
.?minute_time(minute_time),//分
.?second_time(second_time),//秒
.?dig_led_1(dig_led_1),
.?wei_led_1(wei_led_1)
);
//打铃模块
bell_ctrl?i_bell_ctrl(
.?clk_100M(clk_100M),
.?hour_time(hour_time),//时
.?minute_time(minute_time),//分
.?second_time(second_time),//秒
.?bell(bell)?//打铃,每次5秒
);
endmodule
