短跑计时器设计与实现Verilog代码VIVADO仿真

名称：短跑计时器设计与实现Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

短跑计时器设计与实现

短跑计时器描述如下：

短跑计时器显示分、秒、毫秒；

“毫秒”用两位数码管显示:百位、十位；

“秒”用两位数码管显示:十位、个位；

“分”用一位LED灯显示,LED灯“亮”为1分；

最大计时为1分59秒99,超限值时应可视或可闻报警；

三个按键开关:计时开始/继续(A)、计时停止暂停(B)、复位/清零(C)。

键控流程如下：

计时开始/继续(A)

计时停止/暂停(B)

计时复位清零(C)

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

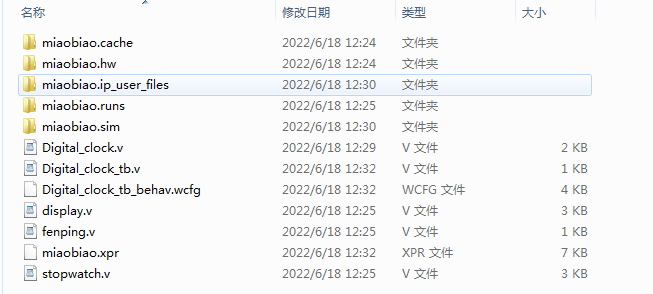

1. 工程文件

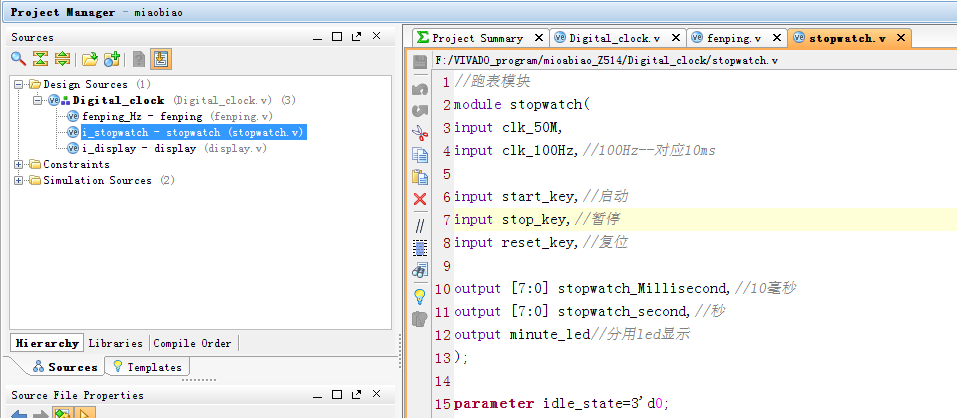

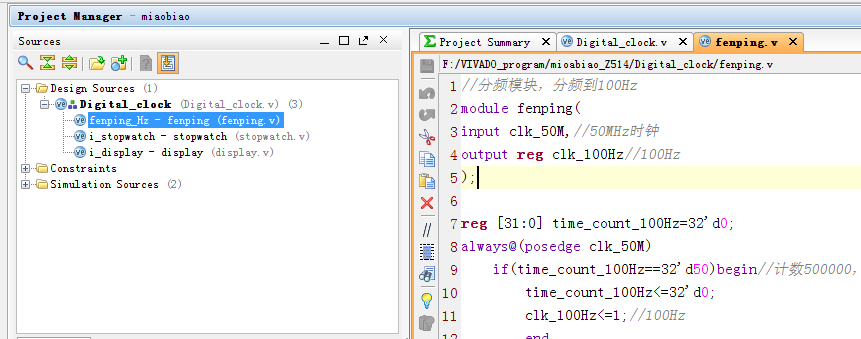

2. 程序文件

3. 程序编译

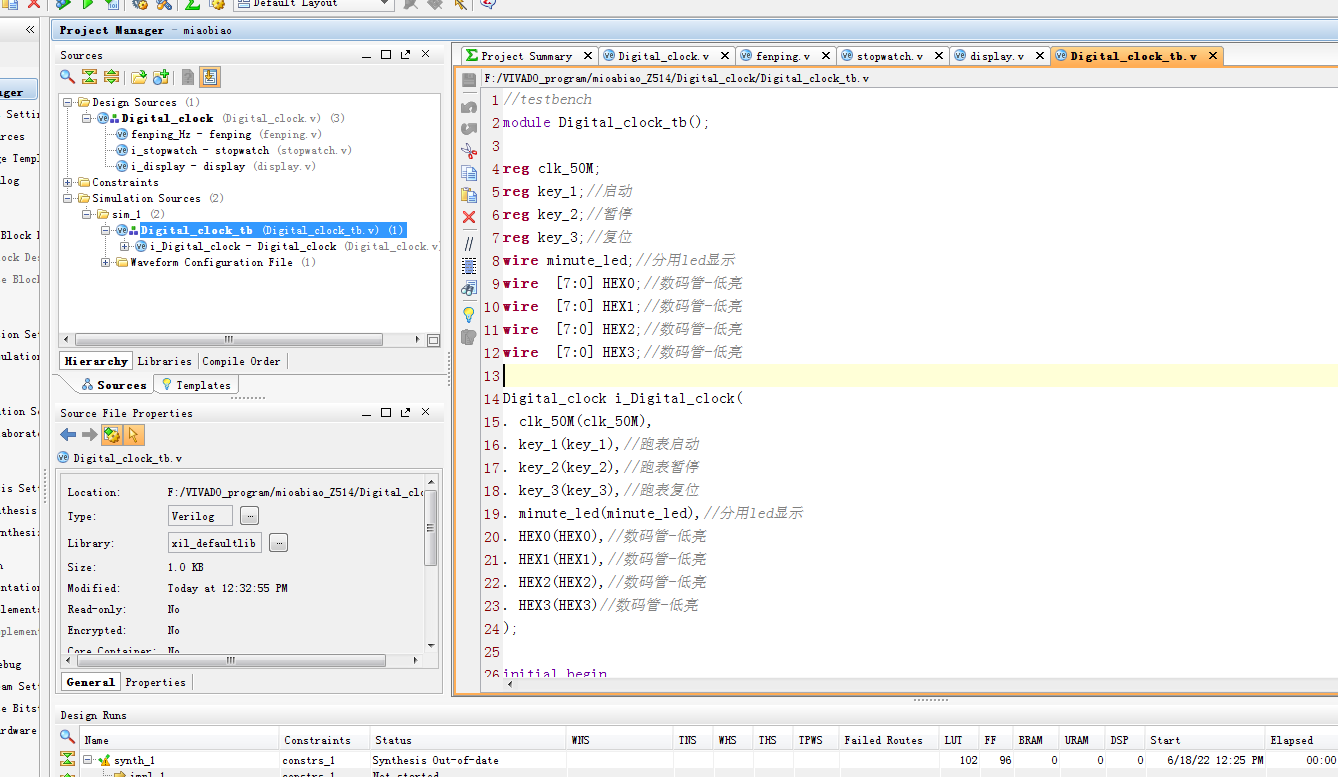

4. testbench

5. 仿真图

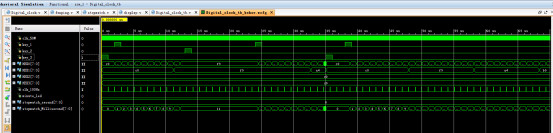

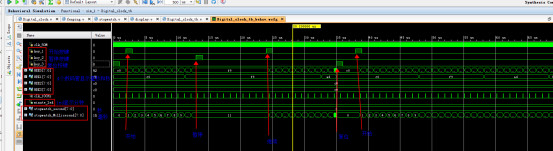

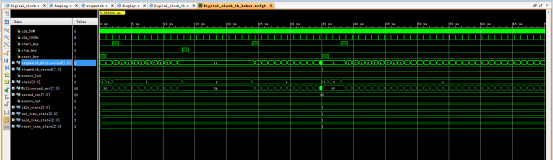

整体仿真图

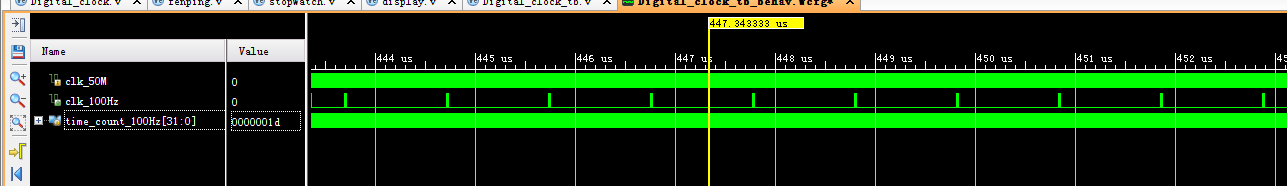

分频模块

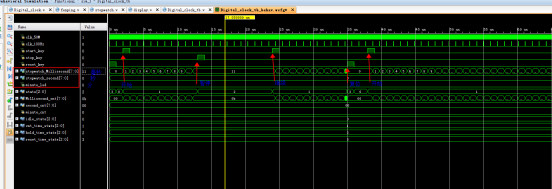

控制模块

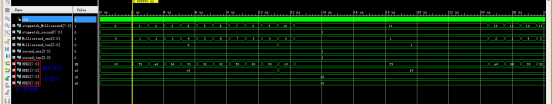

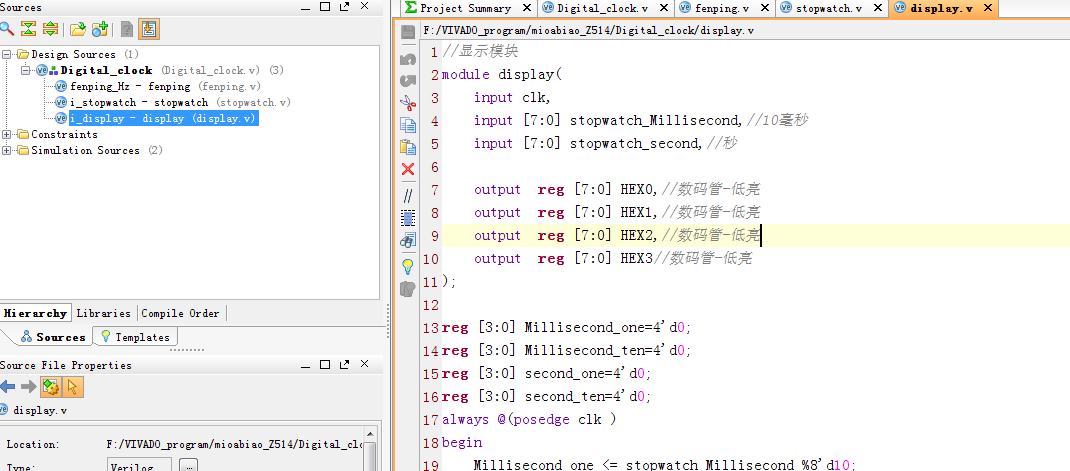

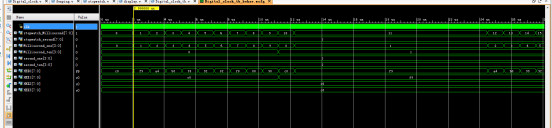

显示模块

部分代码展示:

module?Digital_clock(
input?clk_50M,
input?key_1,//启动(A)
input?key_2,//暂停(B)
input?key_3,//复位(C)
output?minute_led,//分用led显示
output??[7:0]?HEX0,//数码管-低亮
output??[7:0]?HEX1,//数码管-低亮
output??[7:0]?HEX2,//数码管-低亮
output??[7:0]?HEX3//数码管-低亮
);
wire?[7:0]?stopwatch_Millisecond;//10毫秒
wire?[7:0]?stopwatch_second;//秒
wire?clk_100Hz;
//分频模块
fenping?fenping_Hz(
.?clk_50M(clk_50M),
.?clk_100Hz(clk_100Hz)
);
//秒表控制模块
stopwatch?i_stopwatch(
.?clk_50M(clk_50M),
.?clk_100Hz(clk_100Hz),//100Hz--对应10ms
.?start_key(key_1),//启动
.?stop_key(key_2),//暂停
.?reset_key(key_3),//复位
.?stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
.?stopwatch_second(stopwatch_second),//秒
.?minute_led(minute_led)//分
);
//显示模块
display?i_display(
.?clk(clk_50M),
.?stopwatch_Millisecond(stopwatch_Millisecond),//10毫秒
.?stopwatch_second(stopwatch_second),//秒
.?HEX0(HEX0),//数码管-低亮
.?HEX1(HEX1),//数码管-低亮
.?HEX2(HEX2),//数码管-低亮
.?HEX3(HEX3)//数码管-低亮
);
endmodule
